可视对讲系统的工作原理及构成部件解析

1.1 信号传输原理

• 有线传输：在传统的可视对讲系统中，通常采用485总线进行信号传输。485总线是一种差分信号传输方式，具有抗干扰能力强、传输距离较远（可达1200米）等优点。它能够将单元门口机、楼层主机和室内分机等设备连接起来，实现数据的双向传输。例如，当单元门口机呼叫室内分机时，通过485总线将呼叫信号发送到室内分机，室内分机接收到信号后进行解码处理，并做出相应的响应。
• 无线传输：随着无线通信技术的发展，一些新型的可视对讲系统也开始采用无线传输方式。常见的无线传输技术包括Wi-Fi、ZigBee等。无线传输方式具有安装方便、灵活性高等特点，但其传输距离相对较短，且容易受到干扰。例如，在一些小型住宅小区或别墅中，采用Wi-Fi无线传输的可视对讲系统可以方便地实现设备之间的通信，而无需铺设大量的线缆。

1.2 视频音频处理

• 视频处理：视频信号的处理主要包括采集、编码、传输和解码等过程。在单元门口机中，通常配备有高清摄像头，用于采集访客的图像信息。采集到的视频信号首先经过模数转换，然后采用视频编码技术（如H.264、H.265等）进行压缩编码，以减少数据量，便于传输。在传输过程中，视频数据通过信号传输通道（有线或无线）发送到室内分机或其他终端设备。接收端设备接收到视频数据后，进行解码处理，将其还原为可显示的图像信号，并在显示屏上进行显示。
• 音频处理：音频信号的处理过程与视频类似，主要包括采集、编码、传输和解码等环节。在单元门口机和室内分机中，都配备有麦克风和扬声器。麦克风采集到的音频信号经过模数转换后，采用音频编码技术（如PCM、AAC等）进行压缩编码，然后通过信号传输通道发送到对方设备。接收端设备对接收到的音频数据进行解码处理，将其还原为可播放的音频信号，并通过扬声器播放出来，从而实现双方的语音通话功能。

1.3 门禁控制机制

• 开锁方式：可视对讲系统的开锁方式主要有多种。一种是通过室内分机进行开锁，当访客按下单元门口机的呼叫按钮后，室内分机的用户可以通过操作分机上的开锁按钮，发送开锁信号到门禁控制器，门禁控制器接收到信号后驱动电磁锁或电控锁打开单元门。另一种是通过密码或指纹识别开锁，一些高端的可视对讲系统在单元门口机上配备了密码键盘或指纹识别模块，访客可以通过输入正确的密码或指纹信息来请求开锁，系统验证通过后自动打开单元门。
• 门禁控制器：门禁控制器是实现门禁控制的核心设备，它负责接收来自室内分机、单元门口机或其他控制设备的开锁信号，并控制门锁的开启和关闭。门禁控制器通常具有多种接口，用于连接电磁锁、电控锁、读卡器等设备。它还具备一定的安全功能，如防撬报警、非法入侵报警等，能够对门禁系统的安全状态进行实时监控和管理。# 2. 可视对讲系统构成部件

2.1 前端设备

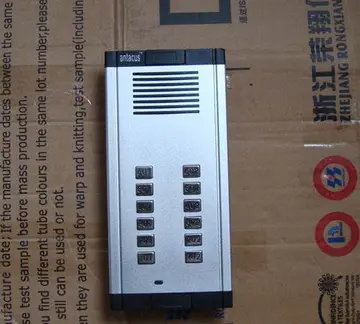

• 单元门口机：作为访客进入小区或单元楼的第一道关卡，单元门口机通常安装在单元门入口处。它配备有高清摄像头，用于采集访客的图像信息，其摄像头分辨率一般可达1080p甚至更高，能够提供清晰的图像。同时，还配备有麦克风和扬声器，用于实现与室内分机的语音通话功能。此外，单元门口机还设有呼叫按钮和开锁按钮等操作按键，方便访客进行呼叫和请求开锁操作。一些高端的单元门口机还配备了密码键盘或指纹识别模块，为门禁控制提供了更多的开锁方式选择。
• 楼栋主机：在一些大型小区或高层建筑中，会设置楼栋主机。楼栋主机主要用于连接单元门口机和室内分机，起到信号中继和管理的作用。它可以将单元门口机的呼叫信号转发到相应的室内分机，同时也可以接收室内分机的响应信号，并将其传输回单元门口机。楼栋主机一般具有较强的信号处理能力和较大的存储容量，能够存储一定数量的呼叫记录和用户信息，便于对整个楼栋的可视对讲系统进行集中管理和监控。
• 室外分机：室外分机通常安装在小区的公共区域或室外场所，如小区门口、停车场等。它与单元门口机类似，也配备有摄像头、麦克风和扬声器等设备，用于实现与室内分机的可视对讲功能。室外分机的防护等级较高，能够适应恶劣的室外环境，如防水、防尘等，确保设备在各种天气条件下都能正常工作。

2.2 中间设备

• 传输线路：传输线路是可视对讲系统的重要组成部分，它连接着前端设备和中心设备。根据信号传输方式的不同，传输线路可以是有线传输线路或无线传输线路。有线传输线路通常采用485总线、网线等，具有传输稳定、抗干扰能力强等优点，适用于距离较远的设备连接。无线传输线路则采用Wi-Fi、ZigBee等无线通信技术，具有安装方便、灵活性高等特点，但其传输距离相对较短，且容易受到干扰。在实际应用中，根据小区或建筑的规模和布局，选择合适的传输线路类型，以确保信号的可靠传输。
• 信号转换器：在一些可视对讲系统中，可能需要对信号进行转换，以适应不同的传输线路或设备接口。信号转换器的作用就是将一种信号格式转换为另一种信号格式，例如将模拟信号转换为数字信号，或将有线信号转换为无线信号等。信号转换器的性能直接影响到信号传输的质量和稳定性，因此需要选择高质量的信号转换器，以确保系统的正常运行。

2.3 中心设备

• 室内分机：室内分机是用户与访客进行可视对讲和门禁控制的主要设备。它通常安装在用户的室内，配备有显示屏、摄像头、麦克风和扬声器等设备，用户可以通过室内分机查看访客的图像信息，与访客进行语音通话，并进行开锁操作。室内分机一般具有多种功能按键，如接听、挂断、开锁、拒接等，方便用户进行操作。此外，室内分机还可以与智能家居系统进行联动，实现更多的智能化功能，如远程控制家电、门锁等。
• 管理主机：管理主机是可视对讲系统的集中管理设备，通常安装在小区物业管理中心或监控室。它能够对整个小区的可视对讲系统进行集中管理和监控，包括用户信息管理、呼叫记录查询、门禁控制管理等功能。管理主机可以通过网络与各个室内分机和单元门口机进行通信，实时掌握系统的运行状态，并对异常情况进行报警和处理。一些高端的管理主机还具备远程监控功能，管理人员可以通过手机或电脑远程查看小区的可视对讲系统状态，实现对小区的智能化管理。
• 服务器：服务器是可视对讲系统中用于存储和处理数据的核心设备。它存储着用户信息、呼叫记录、视频图像等大量数据，并对这些数据进行管理和分析。服务器的性能直接影响到系统的运行效率和稳定性，因此需要选择高性能的服务器，并配备足够的存储容量和数据处理能力。服务器还可以与物业管理系统进行对接，实现数据共享和联动，提高物业管理的效率和水平。# 3. 总结 可视对讲系统作为一种重要的安防与通信设备，在现代住宅小区和商业建筑中得到了广泛应用。通过对可视对讲系统工作原理及构成部件的深入解析，我们可以全面了解其技术特点和应用优势。
