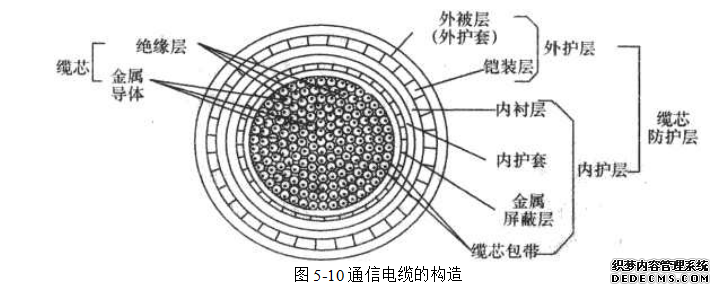

通信电缆的构造

1)缆芯

            缆芯即电缆中的芯线，它是由金属导体和绝缘层组成。

(1)金属导体。金属导体的作用是传输电信号。对导体的要求是导电性能好，有良好的 柔韧性和足够的机械强度。一般有圆铜单线和圆铝单线两种，但目前通信电缆中一般均采用 99.9%纯度的电解铜单线,其线径一般有0. 32mm.0. 4mm、0. 5mm、0.6mm、0. 7mm等5种主要 规格。

(2)绝缘层。绝缘层的主要作用是防止金属导体之间相互碰触。对绝缘层的要求是有良 好的柔软性和一定的机械强度，有较高的绝缘电阻值,对电磁波的损耗小。目前，绝缘层一般 均釆用优质塑料。

2)缆芯防护层

            缆芯防护层的基本要求:有良好的密封性，能防水、防潮，对各种溶剂有良好的耐腐蚀性， 有足够的机械强度，并且具有良好的电磁屏蔽作用。

3)通信电缆的芯线组合

            电缆的芯线是相互扭绞在一起的，这样可以使芯线产生的电磁场相互抵消，大大削弱相互 间的干扰。电缆芯线的组合有对绞式、星绞式两种，对绞式是把两根不同颜色的绝缘芯线，按 一定的节距绞合成一对线组;星绞式也称四线组，是把4根不同颜色的芯线，以一定节距绞合 成一个线组。
