停车场管理系统中的设备繁多，接线情况复杂，使用到的线缆类型也较 多，本处给出典型的一进一出停车场设备之间的接线示意图，如图所示。

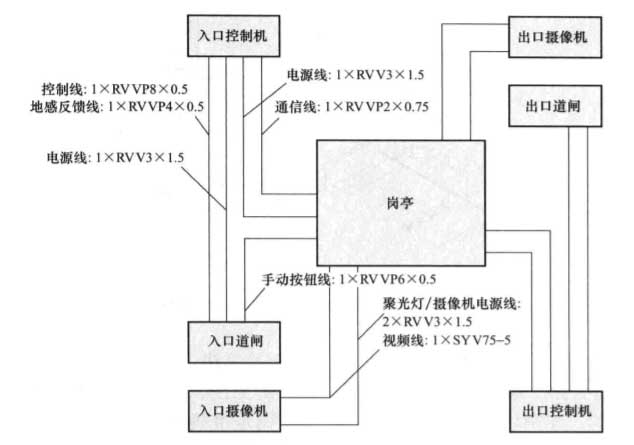

图 停车场管理系统设备接线示意图
由图可见，所有设备的线缆最终都汇总到岗亭，它们有的提供手动控制的连接，有的连接到管理工作站。主要设备的接线方式及线缆如下：
(1) 所有线缆均可采用PVC管或镀辞钢管敷设，取决于现场的实际情况。
(2) 出入口摄像机到岗亭有两种线缆：一种是视频线，采用SYV 75-5 同轴电缆接入到管理工作站的视频卡上；另一种是电源线，采用RVV 3x1. 5 从岗亭引出。
(3) 连接自动道闸的有四根线：一根是出入口控制机对道闸的控制线， 采用RVVP 8x0. 5; —根是地感线圈反馈线，采用RWP 4x0. 5; —根是电 源线，由出入口控制主机引出，采用RVV 3x1.5; —根是手动控制按钮线 缆；采用 RVVP 6x0. 5。
(4) 出入口控制机和岗亭的连线有两根：一根是电源线，由岗亭引出，采用RVV3X1.5; —根是RS 485控制总线，采用RVVP2X0.75。 出口设备连线和入口设备连线相同，故图中没有再标注。
由图可见，所有设备的线缆最终都汇总到岗亭，它们有的提供手动控制的连接，有的连接到管理工作站。主要设备的接线方式及线缆如下：
(1) 所有线缆均可采用PVC管或镀辞钢管敷设，取决于现场的实际情况。
(2) 出入口摄像机到岗亭有两种线缆：一种是视频线，采用SYV 75-5 同轴电缆接入到管理工作站的视频卡上；另一种是电源线，采用RVV 3x1. 5 从岗亭引出。
(3) 连接自动道闸的有四根线：一根是出入口控制机对道闸的控制线， 采用RVVP 8x0. 5; —根是地感线圈反馈线，采用RWP 4x0. 5; —根是电 源线，由出入口控制主机引出，采用RVV 3x1.5; —根是手动控制按钮线 缆；采用 RVVP 6x0. 5。
(4) 出入口控制机和岗亭的连线有两根：一根是电源线，由岗亭引出，采用RVV3X1.5; —根是RS 485控制总线，采用RVVP2X0.75。 出口设备连线和入口设备连线相同，故图中没有再标注。
