总线型门禁系统是指门禁控制器通过RS-485或其他总线通信协议和门禁 服务器相连接的门禁系统。系统组成如下图所示。
总线型门禁系统是目前主流的应用方式，控制器之间、控制器和服务器之 间通过RS-485方式进行通信，具有传输距离远（最远可达120〇m)、传输带宽大（lOMbit/s)的特点，要优于直连型门禁系统的架构。总线型系统也属于 完整的大型联网门禁系统，适用于各类企事业单位、工厂、机场、铁路等场 所。总线型门禁系统相较直连型门禁系统而言多了 RS-232-RS-485转换器， 同时门禁控制器采用总线接口进行互相连接。通常情况下门禁控制器具备 RS-232接口的也同时具备RS-485接口，反之亦然。
总线型门禁系统是目前主流的应用方式，控制器之间、控制器和服务器之 间通过RS-485方式进行通信，具有传输距离远（最远可达120〇m)、传输带宽大（lOMbit/s)的特点，要优于直连型门禁系统的架构。总线型系统也属于 完整的大型联网门禁系统，适用于各类企事业单位、工厂、机场、铁路等场 所。总线型门禁系统相较直连型门禁系统而言多了 RS-232-RS-485转换器， 同时门禁控制器采用总线接口进行互相连接。通常情况下门禁控制器具备 RS-232接口的也同时具备RS-485接口，反之亦然。

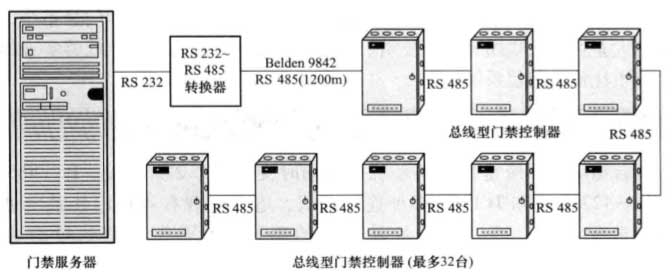

图 总线型门禁系统连接示意图
由上图可以看出，第一台门禁控制器和门禁服务器的连接必须通过一 个转换器，不可以直接将第一台门禁控制器通过RS-232端口和门禁服务器相 连接（虽然有的门禁系统支持这种连接）。RS-232传输的速率太小，不适合 一根总线上有多个门禁控制器产生大量门禁数据的门禁系统使用。同时在门禁 系统的设计中需要注意总线传输距离1200m (4000英尺）是理论最大值，必 须严格按照门禁系统的要求选用指定的RS-485工业通信电缆，并严格按照线 路敷设要求进行埋管穿线方能够达到。在实际应用中，不建议传输距离超过 800m; —根总线上连接32个门禁控制器也是理论最大数量，在实际应用中 (尤其是采用16门门禁控制器）建议连接7〜8台。
