直连型门禁系统是指门禁控制器通过RS-232接口直接和门禁服务器相连 接的门禁系统。系统组成如下图所示。

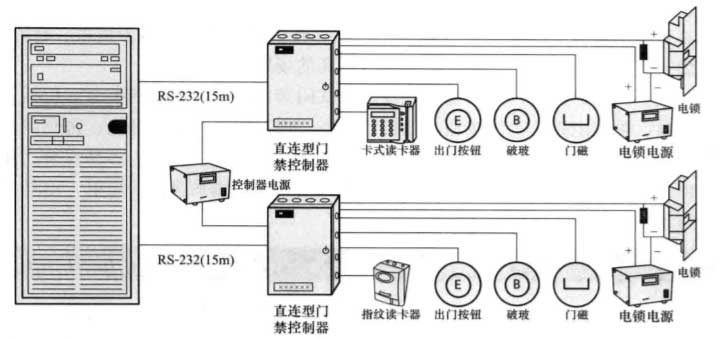

图 直连型门禁系统连接示意图
直连型门禁系统的典型特点就是门禁控制器和门禁服务器采用RS-232接 口进行连接，属于完整型的门禁系统。系统由门禁系统服务器、直连型门禁控 制器、控制器电源、读卡器（包括卡式读卡器和指纹读卡器）、出门按钮、破 玻、门磁、电锁、电锁电源和传输线路组成。
直连型门禁系统是最早出现的联网门禁系统，故在某些性能上会受到一些 限制。RS-232接口的传输距离大约为15m,限制了控制器的摆放位置，不适 合远距离、大规模应用。另外，RS-232的传输速率很低（20kbit/s),不适合 大容量系统门禁数据的传输，容易死机或丢失门禁数据。
图 直连型门禁系统连接示意图
直连型门禁系统是最早出现的联网门禁系统，故在某些性能上会受到一些 限制。RS-232接口的传输距离大约为15m,限制了控制器的摆放位置，不适 合远距离、大规模应用。另外，RS-232的传输速率很低（20kbit/s),不适合 大容量系统门禁数据的传输，容易死机或丢失门禁数据。
