1.门磁
门磁是用来判断门的开关状态的一种设备，安装在门和门框上。门磁的核 心元件是干簧管，在防盗报警系统中已经有详细描述。通常每扇门都需要安装一 对门磁，在实际应用中，很多锁具带有门磁信号功能，就不需要额外配置门磁了。
门磁和门禁控制器/接口模块的连线如图一所示。
2.出门按钮
准确地讲，应该称为出门请求设备，常见的包括：①出门按钮，标准86 底盒安装，安装高度和读卡器等高，属于开关型设备，按一下门就会被打开; ②红外出门请求探测器，相当于一个红外探测器，当有人走进门（有效范围 内），门就会自动打开，不需要手动操作。在双向门禁系统中，不需要采用出 门请求设备。
出门按钮和门禁控制器/接口模块的连线如图二所示。

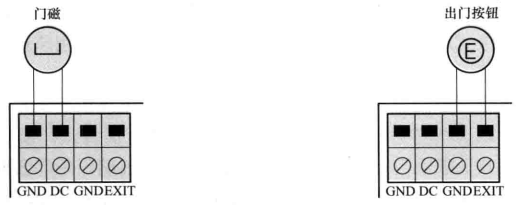

图一 门磁和门禁控制器连接示意图 图二 出门按钮和门禁控制器连接示意图
注：GND表示接地；DC表示门磁端口； EXIT表示出门按钮端口。
门磁是用来判断门的开关状态的一种设备，安装在门和门框上。门磁的核 心元件是干簧管，在防盗报警系统中已经有详细描述。通常每扇门都需要安装一 对门磁，在实际应用中，很多锁具带有门磁信号功能，就不需要额外配置门磁了。
门磁和门禁控制器/接口模块的连线如图一所示。
2.出门按钮
准确地讲，应该称为出门请求设备，常见的包括：①出门按钮，标准86 底盒安装，安装高度和读卡器等高，属于开关型设备，按一下门就会被打开; ②红外出门请求探测器，相当于一个红外探测器，当有人走进门（有效范围 内），门就会自动打开，不需要手动操作。在双向门禁系统中，不需要采用出 门请求设备。
出门按钮和门禁控制器/接口模块的连线如图二所示。
注：GND表示接地；DC表示门磁端口； EXIT表示出门按钮端口。
