本地传输系统是指从探测器到报警主机的传输线路，主要包括有线传输和无线传输两种形式。
有线传输是将探测器的信号通过导线传送给报警控制主机。根据报警控制 主机与探测器之间采用并行传输还是串行传输的方式不同而选用不同的线制。 所谓线制，是指探测器和控制器之间的传输线的线数。一般有多线制、总线制 和混合式三种方式。
1. 多线制
所谓多线制，是指每个入侵探测器与控制器之间都有独立的信号回路，探 测器之间是相对独立的，所有探测信号对于控制器是并行输人的。这种方法又 称点对点连接（也可以称为星形连接）。
多线制又分为《+4线制与n+l线制两种。“n”为《个探测器中每个探测 器都要独立设置的一条线，共n条；而4或1是指探测器的共用线（4根或1 根）。n+4线制如图一所示。
多线制的优点是探测器的电路比较简单，但缺点是线多，配管直径大，穿 线复杂，线路故障不好查找。显然这种多线制方式只适用于小型报警系统，如 家庭、商店、小型办公室等。
2. 总线制
总线制是指采用2~4条导线构成总线回路，所有的探测器都并接在总线 上，每只探测器都有自己的独立地址码（或者使用总线地址模块），报警控制 主机采用串行通信的方式按不同的地址信号访问每个探测器。总线制用线量
少，设计施工方便，因此被广泛应用于小区周界、工厂周界、大型商场、大型 的办公场所、银行等场所。四总线连接方式如图二所示。
3. 混合式
有些人侵探测器的传感器结构很简单，如开关式人侵探测器，如果采用总 线制则会使探测器的电路变得复杂起来，势必增加成本。但多线制又使控制器 与各探测器之间的连线太多，不利于设计与施工。混合式则是将两种线制方式 相结合的一种方法。一般在某一防范范围内（如某个防范区域）设一通信模 块（或称为扩展模块），在该范围内的所有探测器与模块之间采用多线制连接 (星形连接），而模块与控制器之间则采用总线制连接。由于区域内各探测器 到模块路径较短，探测器数量又有限，故多线制可行，由模块到报警器路径较 长，采用总线制合适，将各探测器的状态经通信模块传给控制器。图三为 混合式示意图。
如果报警探测器为有源探测器（如被动红外探测器、振动探测器等）需 要配置电源线，电源线的规格可以和信号线缆不同。通常情况下采用多线制连 接方法，推荐选用RVV4x0.5rmn2 (无源探测器采用RVV2x〇.5mm2)线缆， 民用项目或安全级别不是很高的话也可以采用4芯电话线（HRB4X1/0. 4,外 径不能小于〇.4mm2);如果采用总线制连接方法，推荐选用RVV 4x0.75mm2 (无源探测器采用RVV 2x0. 5mm2)以上规格的线缆，传输距离超过1200m需 要增加总线信号放大器等设备，推荐采用就近供电的方式取电；有的探测器支 持宽电压工作（比如红外对射探测器的工作电源为l〇~28V)则可以采用集中 供电的方式，不过随着距离的不断加长，电压衰减也很厉害，因此低于10V DC不能采用集中供电的方式。
有线传输是将探测器的信号通过导线传送给报警控制主机。根据报警控制 主机与探测器之间采用并行传输还是串行传输的方式不同而选用不同的线制。 所谓线制，是指探测器和控制器之间的传输线的线数。一般有多线制、总线制 和混合式三种方式。
1. 多线制
所谓多线制，是指每个入侵探测器与控制器之间都有独立的信号回路，探 测器之间是相对独立的，所有探测信号对于控制器是并行输人的。这种方法又 称点对点连接（也可以称为星形连接）。
多线制又分为《+4线制与n+l线制两种。“n”为《个探测器中每个探测 器都要独立设置的一条线，共n条；而4或1是指探测器的共用线（4根或1 根）。n+4线制如图一所示。

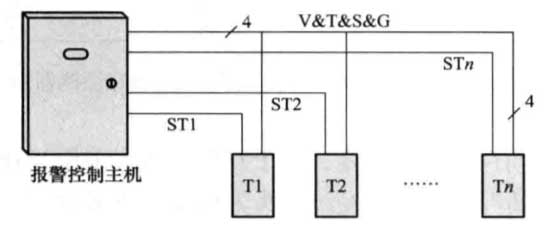

图一 n+4线制连接示意图
图中4线分别为V、T、S、G,其中V为电源线（12V或者其他规格电 压），T为自诊断线，S为信号线，G为地线。STl~STn分别为各探测器的通 信线。n+1线制的方式无V、T、S线，电源单独供应，STi线通过不同的接线 方式和线尾电阻实现供电、选通、信号和自检功能。多线制的优点是探测器的电路比较简单，但缺点是线多，配管直径大，穿 线复杂，线路故障不好查找。显然这种多线制方式只适用于小型报警系统，如 家庭、商店、小型办公室等。
2. 总线制
总线制是指采用2~4条导线构成总线回路，所有的探测器都并接在总线 上，每只探测器都有自己的独立地址码（或者使用总线地址模块），报警控制 主机采用串行通信的方式按不同的地址信号访问每个探测器。总线制用线量
少，设计施工方便，因此被广泛应用于小区周界、工厂周界、大型商场、大型 的办公场所、银行等场所。四总线连接方式如图二所示。

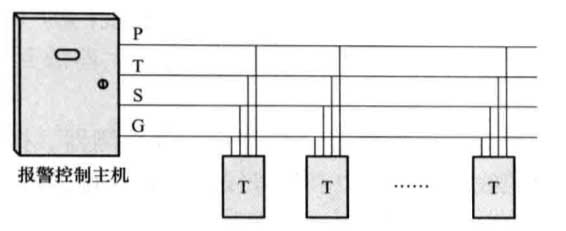

图二 四总线连接示意图
图二中P线给出探测器的电源、地址编码信号；T为自检信号线， 以判断探测部位或传输线是否有故障；S线为信号线，S线上的信号对探测 部位而言是分时的；G线为公共地线。二总线制则只保留了 P、G两条线， 其中P线通过不同的接线方式和线尾电阻实现供电、选址、自检、获取信息 等功能。3. 混合式
有些人侵探测器的传感器结构很简单，如开关式人侵探测器，如果采用总 线制则会使探测器的电路变得复杂起来，势必增加成本。但多线制又使控制器 与各探测器之间的连线太多，不利于设计与施工。混合式则是将两种线制方式 相结合的一种方法。一般在某一防范范围内（如某个防范区域）设一通信模 块（或称为扩展模块），在该范围内的所有探测器与模块之间采用多线制连接 (星形连接），而模块与控制器之间则采用总线制连接。由于区域内各探测器 到模块路径较短，探测器数量又有限，故多线制可行，由模块到报警器路径较 长，采用总线制合适，将各探测器的状态经通信模块传给控制器。图三为 混合式示意图。

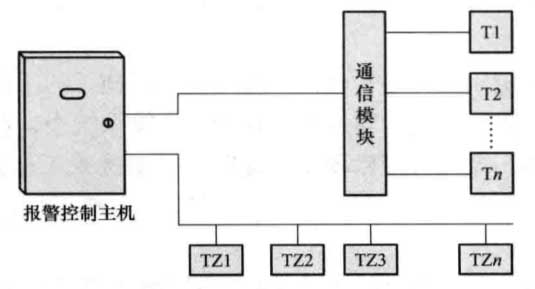

图三 混合式示意图 Tn—多线制报警探测器； TZn—总线制报警探测器
在实际工程应用中，无论是哪种连线方法，连接信号线缆均为两芯线缆或 者四芯线缆，视传输距离的不同需要采用的线缆规格为14~26AWG (相当于 外径1.63~0. 404mm2)。采用星形连接最远传输长度约为150m (500英尺）； 采用总线连接最远传输距离1200m;通过总线放大器或延长器最远可支持 3000m甚至更远。如果报警探测器为有源探测器（如被动红外探测器、振动探测器等）需 要配置电源线，电源线的规格可以和信号线缆不同。通常情况下采用多线制连 接方法，推荐选用RVV4x0.5rmn2 (无源探测器采用RVV2x〇.5mm2)线缆， 民用项目或安全级别不是很高的话也可以采用4芯电话线（HRB4X1/0. 4,外 径不能小于〇.4mm2);如果采用总线制连接方法，推荐选用RVV 4x0.75mm2 (无源探测器采用RVV 2x0. 5mm2)以上规格的线缆，传输距离超过1200m需 要增加总线信号放大器等设备，推荐采用就近供电的方式取电；有的探测器支 持宽电压工作（比如红外对射探测器的工作电源为l〇~28V)则可以采用集中 供电的方式，不过随着距离的不断加长，电压衰减也很厉害，因此低于10V DC不能采用集中供电的方式。
