10、振动电缆探测器
振动电缆探测器是在一根塑料护套内装有三芯导线的电缆两端，分别接上 发送装置与接收装置，并将电缆波浪状或呈其他曲折形状固定在网状的围墙上 (如图3-3所示）。用这样有一定长度的电缆构成一个防区。每两个或四个、 六个防区共用一个控制器，由控制器将各防区的报警信号传送至控制中心。当防护网有人侵者触动网状围墙，破坏网状围墙等行为使其振动并达到一定强度时 (安装时强度可调，以确定其报警灵敏度），就会产生报警信号。这种人侵探 测器精度极高，漏报率为零，误报率几乎为零，且可全天候使用（不受气候 的影响）。它特别适合围网状的周界围墙（即采用铁网构成的围墙）使用。
泄漏电缆是一种具有特殊结构的同轴电缆（见图二)，与普通的同轴电 缆不同的是，其中心是铜导线，外面包围着绝缘材料（如聚乙烯），绝缘材料 外面用两条金属散层以螺旋方式交叉缠绕并留有孔隙。电缆最外面为聚乙烯保 护层。当电缆传输电磁能量时，屏蔽层的空隙处便将部分电磁能量向外辐射。 为了使电缆在一定长度范围内能够均匀地向空间泄漏能量，电缆空隙的尺寸大 小是沿电缆变化的。电缆内部传输的一部分高频电磁能可以由这些槽孔以电磁 波的形式向外部辐射，同时又可以通过槽孔接收外部的电磁波，加上同轴电缆 原有的传输性能，可以说，泄漏同轴电缆兼有传输线和收、发天线的功能。
把平行安装的两根泄漏电缆分别接 到高强信号发生器和接收器上，就组成了泄漏电缆人侵探测器。当发生器产生 的脉冲电磁能量沿发射电缆传输并通过 泄漏孔向空间辐射时，在电缆周围形成 空间电磁场，同时与发射电缆平行的接收电缆通过泄漏孔接收空间电磁能量，并沿电缆送入接收器，泄漏电缆可埋人 地下，如图三所示。当人侵者进人探测区时，空间电磁场的分布状态发生变 化，因而接收电缆收到的电磁能量发生变化，这个变化量就是人侵信号，经过 分析处理后可使报警器动作。
泄漏电缆是一种隐蔽式的周界探测传感系统，一般埋在地下或装人墙内， 因此不会影响现场的外观，而且又属于无形探测场，入侵者无法察觉探测系统的存在，所以就无法避开或破坏系 统。电缆可环绕任意形状的境界区 域，不受地形和地面平坦度等因素的 影响，其探测灵敏度也不受环境温 度、湿度、风雨烟尘等恶劣气候条件 的影响，是十分理想的周界探测 设备。
围栏防护探测器也是一种用于周 界防范的探测器。它由脉冲电压发生器、报警信号检测器以及前端的电围栏三 大部分组成，其系统原理框图如图四所示。
当有人侵者入侵时，触碰到前端的电子围栏或试图剪断前端的电子围栏， 都会发出报警信号。这种探测器的电子围栏上的裸露导线接通由脉冲电压发生 器发出的高达1万V的脉冲电压（但能量很小，一般在4J以下，对人体不会 构成生命危害），所以即使入侵者戴上绝缘手套，也会产生脉冲感应信号，使 其报警。这种电子围栏如果使用在市区或来往人群多的场合时，安装前应事先 征得相关部门的许可。
13.光纤振动探测器
常见的光纤振动传感器是基于双环马赫一泽德干涉的分布式光纤振动传感 器。工作原理是发射激光器发出直流单色光波，通过光纤耦合器分别沿正向和 反向耦合进入两芯传感的光纤，形成正、反向环路马赫一泽德干涉光信号；当 光纤受到沿线外界振动干扰后，将会引起光波在光纤传输中相位的变化，形成 基于双环马赫一泽德干涉的光信号相位调制传感信号，通过光纤耦合器和光环 行器传送至光电探测器，检测干涉光信号的光强变化，实现光纤振动报警。适合周界使用。
14. 单/双/多鉴被动红外探测器
被动红外探测器（Passive Infrared Detector, PIR,单鉴探测器）、微波探 测器（单鉴探测器）、微波被动红外探测器（双鉴探测器）和防宠物微波被动 红外探测器（多鉴探测器）是安防系统中最常见的、也是应用最广泛的报警 探测器之一，下面详细探讨一下各种技术以及多种技术的组合。
被动红外探测器之所以称为被动红外，即探测器本身不发射任何能量而只 被动接收、探测来自环境的红外辐射。在室温条件下，任何物品均有辐射。温 度越高的物体，红外辐射越强。人是恒温动物，红外辐射也最为稳定。探测器 安装后数秒钟已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳 定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突 变电信号，从而发出警报。被动红外人侵探测器形成的警戒线一般可以达到数 十米。
被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及 报警控制器等部分组成。其核心部件是红外探测器件，通过光学系统的配合作 用可以探测到某个立体防范空间内的热辐射的变化。红外传感器的探测波长范 围是8~14—，人体辐射的红外峰值波长约为l(Vm，正好在范围以内。被动 式红外探测器根据其结构不同，警戒范围及探测距离也有所不同，大致可以分 为单波束型和多波束型两种。单波束PIR采用反射聚焦式光学系统，利用曲面 反射镜将来自目标的红外辐射汇聚在红外传感器上。这种方式的探测器境界视 场角较窄，一般在5°以下，但作用距离较远，可长达百米，因此又称为直线 远距离控制型被动红探测器。适合保护狭长的走廊、通道以及封锁门窗和围 墙。多波束型采用透镜聚焦式光学系统，目前大都采用红外塑料透镜（多层 光束结构的菲涅尔透镜）。这种透镜是用特殊塑料一次成型，若干个小透镜排 列在一个弧面上。警戒范围在不同方向呈多个单波束状态，组成立体扇形感热 区域，构成立体警戒。菲涅尔透镜自上而下分为几排，上面透镜较多，下边较 少。因为人脸部、膝部、手臂红外辐射较强，正好对着上边的透镜。下边透镜 较少，一是因为人体下部红外辐射较弱，二是为防止地面小动物红外辐射干 扰。多波束型PIR的警戒视场角比单波束型大得多，水平可以大于90°,垂直 视场角最大也可以达到90°,但作用距离较近。所有透镜都向内部设置的热释 电器件聚焦，因此灵敏度较高，只要有人在透镜视场内走动就会报警。
红外光穿透力差，在防范区内不应有高大物体，否则阴影部分有人走动将 不能报警；不要正对热源和强光源，特别是空调和暖气，否则不断变化的热气 流将引起误报警。为了解决物品遮挡问题，又发明了吸顶式被动红外入侵探测器。安装在顶棚上向下360°范围内进行警戒，只要在防护范围内，无论从哪 个方向人侵都会触发报警。吸顶式被动红外人侵探测器在银行营业大厅、商场 的公共活动区等空间较大的地方得到广泛使用。
微波探测器（雷达式）是一种将微波收、发设备合置的探测器，工作原 理基于多普勒效应。微波的波长很短，在l~l000mm之间，因此很容易被物 体反射。微波信号遇到移动物体反射后会产生多普勒效应，即经反射后的微波 信号与发射波信号的频率会产生微小的偏移。此时可认为报警产生。采用多普 勒雷达的原理，将微波发射天线与接收天线装在一起。使用体效应管作微波固 态振荡源，通过与波导的组合，形成一个小型的发射微波信号的发射源。探头 中的肖基特检波管与同一波导组成单管波导混频器作为接收机与发射源耦合回来的信号混频，从而得到一个频率差，再送到低频放大器处理后控制报警的 输出。
微波段的电磁波由于波长较短，穿透力强，玻璃、木板、砖墙等非金属材 料都可穿透，所以在安装时不要面对室外，以免室外有人通过引起误报。金属 物体对微波反射较强，在探测器防范区域内不要有大面积（或体积较大）金 属物体存在，如铁柜等，否则在其后阴影部分会形成探测盲区，造成防范漏 洞。多个微波探测器安装在一起时，发射频率应该有所差异，防止交叉干扰产 生误报。另外，如日光灯、水银灯等气体放电光源产生的100Hz调制信号，由 于在闪烁灯内的电离气体容易成为微波的运动反射体而引起误报。使用微波人 侵探测器灵敏度不要过高，调节到2/3时较为合适。过高误报会增多。与超声 波一样，家庭也可以使用。探测器对警戒区域内活动目标的探测范围是一个立 体防范空间，范围比较大，可以覆盖60°~90°的水平辐射角，控制面积可达几 十到几百平方米。
正是被动红外探测器和微波探测器各自优缺点决定了单技术的探测器误报 率较高，不能满足安防系统对防误报的要求。安防工程中经常用多技术探测 器，而微波被动红外探测器就是这样的一种产品。
微波被动红外复合的探测器（双鉴探测器）将微波和红外探测技术集中 运用在一体，在控制范围内，只有两种报警技术的探测器都产生报警信号时， 才输出报警信号。它既能保持微波探测器可靠性强、与热源无关的优点，又兼 顾被动红外探测器无需照明和亮度要求、可昼夜运行的特点，大大降低探测器 的误报率。这种复合型报警探测器的误报率是单技术微波报警器误报率的几百 分之一。简单地说，就是把被动红外探测器和微波探测器做在了一起，主要是 提高探测性能，减少误报。
除此之外，市场上也有把微波和主动红外、振动探测器、声音探测器等组合的多鉴探测器。
15.、烟雾报警探测器
烟雾报警探测器也称为感烟式火灾探测器、烟感探测器、感烟探测器、烟 感探头和烟感传感器，主要应用于消防系统，在安防系统建设中也有应用。
火灾的起火过程一般情况下伴有烟、热、光三种燃烧产物。在火灾初期， 由于温度较低，物质多处于阴燃阶段，所以产生大量烟雾。烟雾是早期火灾的 重要特征之一，感烟式火灾探测器就是利用这种特征而开发的，能够对可见的 或不可见的烟雾粒子响应的火灾探测器。它是将探测部位烟雾浓度的变化转换 为电信号实现报警目的一种器件。感烟式火灾探测器有离子感烟式、光电感烟 式、红外光束感烟式等几种型式。
离子感烟式探测器是点型探测器，它是在电离室内含有少量放射性物质， 可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射 线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的 导电性。当烟粒子进人电离化区域时，它们由于与离子相结合而降低了空气的 导电性，形成离子移动的减弱。当导电性低于预定值时，探测器发出警报。
光电感烟探测器也是点型探测器，它是利用起火时产生的烟雾能够改变光 的传播特性这一基本性质而研制的。根据烟粒子对光线的吸收和散射作用，光 电感烟探测器又分为遮光型和散光型两种。
红外光束感烟探测器是线型探测器，它是对警戒范围内某一线状窄条周围 烟气参数响应的火灾探测器。红外光束感烟探测器又分为对射型和反射型 两种。
烟雾报警探测器适宜安装在发生火灾后产生烟雾较大或容易产生阴燃的场 所；不宜安装在平时烟雾较大或通风速度较快的场所。
16.、温度感应探测器
温度感应探测器也被称为温度传感器，主要用来探测环境或者物体的温 度，在安防系统中主要实现报警功能，当环境温度超过设定值后报警，触发继 电器。
温度是一个基本的物理量，自然界中的一切过程无不与温度密切相关。温 度传感器是最早开发、应用最广的一类传感器。从17世纪初伽利略发明温度 计开始，人们开始利用温度进行测量。真正把温度变成电信号的传感器是 1821年由德国物理学家赛贝发明的，这就是后来的热电偶传感器。50年以后， 另一位德国人西门子发明了钼电阻温度计。在半导体技术的支持下，20世纪 相继开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。与之相应，根据波与物质的相互作用规律，相继开发了声学温度传感器、红外传感
器和微波传感器。
目前常用的是热电偶温度传感器。例如：两种不同材质的导体，如在某点 互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。 这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称为“热电偶”。不同材质做出的热电偶使用于不同的 温度范围，它们的灵敏度也各不相同。热电偶的灵敏度是指加热点温度变化 It时，输出电位差的变化量。对于大多数金属材料支撑的热电偶而言，这个 数值大约在5 ~ 4{VV/t之间。
17、 摄像机
在大多数人的眼里来看，摄像机算不上“报警探测器”，而随着图像技术 的发展，摄像机起到越来越多的探测功能，如广为人知的移动侦测功能就可以 实现移动探测报警功能，而且设置灵活可变，具有一般探测器不具备的灵活 性。与此同时，图像分析被广泛应用于闭路监控电视系统中，使得摄像机的功 能更为强大，能够基于多种规则对现场环境进行分析和报警，如判断物体的移 动、大小、速度、虚拟周界、统计人数等，这些是传统的“报警探测器”不 能实现的，从这个意义上讲，摄像机也是一种报警探测器，功能更为强大，也 是报警系统未来发展的一种新的趋势。
振动电缆探测器是在一根塑料护套内装有三芯导线的电缆两端，分别接上 发送装置与接收装置，并将电缆波浪状或呈其他曲折形状固定在网状的围墙上 (如图3-3所示）。用这样有一定长度的电缆构成一个防区。每两个或四个、 六个防区共用一个控制器，由控制器将各防区的报警信号传送至控制中心。当防护网有人侵者触动网状围墙，破坏网状围墙等行为使其振动并达到一定强度时 (安装时强度可调，以确定其报警灵敏度），就会产生报警信号。这种人侵探 测器精度极高，漏报率为零，误报率几乎为零，且可全天候使用（不受气候 的影响）。它特别适合围网状的周界围墙（即采用铁网构成的围墙）使用。

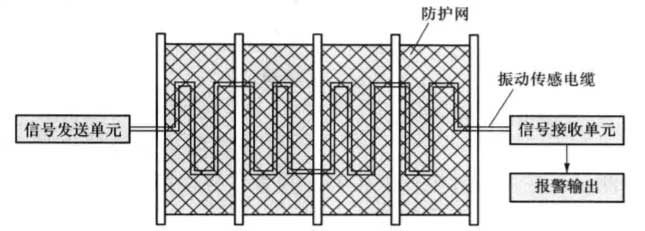

图一 振动传感电缆探测器组成示意图
11. 泄漏电缆探测器泄漏电缆是一种具有特殊结构的同轴电缆（见图二)，与普通的同轴电 缆不同的是，其中心是铜导线，外面包围着绝缘材料（如聚乙烯），绝缘材料 外面用两条金属散层以螺旋方式交叉缠绕并留有孔隙。电缆最外面为聚乙烯保 护层。当电缆传输电磁能量时，屏蔽层的空隙处便将部分电磁能量向外辐射。 为了使电缆在一定长度范围内能够均匀地向空间泄漏能量，电缆空隙的尺寸大 小是沿电缆变化的。电缆内部传输的一部分高频电磁能可以由这些槽孔以电磁 波的形式向外部辐射，同时又可以通过槽孔接收外部的电磁波，加上同轴电缆 原有的传输性能，可以说，泄漏同轴电缆兼有传输线和收、发天线的功能。
把平行安装的两根泄漏电缆分别接 到高强信号发生器和接收器上，就组成了泄漏电缆人侵探测器。当发生器产生 的脉冲电磁能量沿发射电缆传输并通过 泄漏孔向空间辐射时，在电缆周围形成 空间电磁场，同时与发射电缆平行的接收电缆通过泄漏孔接收空间电磁能量，并沿电缆送入接收器，泄漏电缆可埋人 地下，如图三所示。当人侵者进人探测区时，空间电磁场的分布状态发生变 化，因而接收电缆收到的电磁能量发生变化，这个变化量就是人侵信号，经过 分析处理后可使报警器动作。
泄漏电缆是一种隐蔽式的周界探测传感系统，一般埋在地下或装人墙内， 因此不会影响现场的外观，而且又属于无形探测场，入侵者无法察觉探测系统的存在，所以就无法避开或破坏系 统。电缆可环绕任意形状的境界区 域，不受地形和地面平坦度等因素的 影响，其探测灵敏度也不受环境温 度、湿度、风雨烟尘等恶劣气候条件 的影响，是十分理想的周界探测 设备。

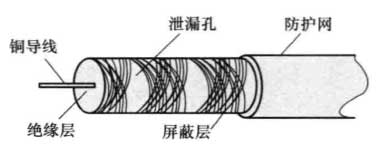

图二 泄漏电缆结构示意图
12、围栏防护探测器围栏防护探测器也是一种用于周 界防范的探测器。它由脉冲电压发生器、报警信号检测器以及前端的电围栏三 大部分组成，其系统原理框图如图四所示。
当有人侵者入侵时，触碰到前端的电子围栏或试图剪断前端的电子围栏， 都会发出报警信号。这种探测器的电子围栏上的裸露导线接通由脉冲电压发生 器发出的高达1万V的脉冲电压（但能量很小，一般在4J以下，对人体不会 构成生命危害），所以即使入侵者戴上绝缘手套，也会产生脉冲感应信号，使 其报警。这种电子围栏如果使用在市区或来往人群多的场合时，安装前应事先 征得相关部门的许可。

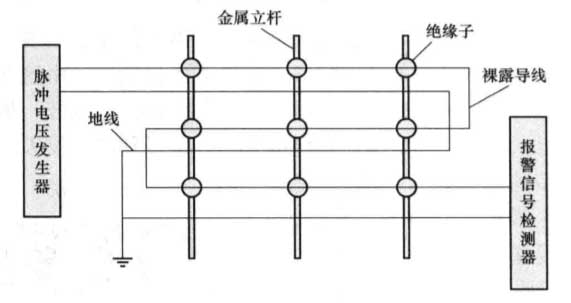

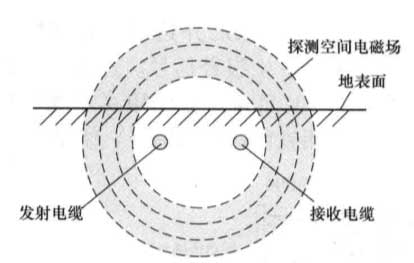

图三 泄漏电缆工作原理图 图四 电子围栏式人侵探测器原理图
13.光纤振动探测器
常见的光纤振动传感器是基于双环马赫一泽德干涉的分布式光纤振动传感 器。工作原理是发射激光器发出直流单色光波，通过光纤耦合器分别沿正向和 反向耦合进入两芯传感的光纤，形成正、反向环路马赫一泽德干涉光信号；当 光纤受到沿线外界振动干扰后，将会引起光波在光纤传输中相位的变化，形成 基于双环马赫一泽德干涉的光信号相位调制传感信号，通过光纤耦合器和光环 行器传送至光电探测器，检测干涉光信号的光强变化，实现光纤振动报警。适合周界使用。
14. 单/双/多鉴被动红外探测器
被动红外探测器（Passive Infrared Detector, PIR,单鉴探测器）、微波探 测器（单鉴探测器）、微波被动红外探测器（双鉴探测器）和防宠物微波被动 红外探测器（多鉴探测器）是安防系统中最常见的、也是应用最广泛的报警 探测器之一，下面详细探讨一下各种技术以及多种技术的组合。
被动红外探测器之所以称为被动红外，即探测器本身不发射任何能量而只 被动接收、探测来自环境的红外辐射。在室温条件下，任何物品均有辐射。温 度越高的物体，红外辐射越强。人是恒温动物，红外辐射也最为稳定。探测器 安装后数秒钟已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳 定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突 变电信号，从而发出警报。被动红外人侵探测器形成的警戒线一般可以达到数 十米。
被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及 报警控制器等部分组成。其核心部件是红外探测器件，通过光学系统的配合作 用可以探测到某个立体防范空间内的热辐射的变化。红外传感器的探测波长范 围是8~14—，人体辐射的红外峰值波长约为l(Vm，正好在范围以内。被动 式红外探测器根据其结构不同，警戒范围及探测距离也有所不同，大致可以分 为单波束型和多波束型两种。单波束PIR采用反射聚焦式光学系统，利用曲面 反射镜将来自目标的红外辐射汇聚在红外传感器上。这种方式的探测器境界视 场角较窄，一般在5°以下，但作用距离较远，可长达百米，因此又称为直线 远距离控制型被动红探测器。适合保护狭长的走廊、通道以及封锁门窗和围 墙。多波束型采用透镜聚焦式光学系统，目前大都采用红外塑料透镜（多层 光束结构的菲涅尔透镜）。这种透镜是用特殊塑料一次成型，若干个小透镜排 列在一个弧面上。警戒范围在不同方向呈多个单波束状态，组成立体扇形感热 区域，构成立体警戒。菲涅尔透镜自上而下分为几排，上面透镜较多，下边较 少。因为人脸部、膝部、手臂红外辐射较强，正好对着上边的透镜。下边透镜 较少，一是因为人体下部红外辐射较弱，二是为防止地面小动物红外辐射干 扰。多波束型PIR的警戒视场角比单波束型大得多，水平可以大于90°,垂直 视场角最大也可以达到90°,但作用距离较近。所有透镜都向内部设置的热释 电器件聚焦，因此灵敏度较高，只要有人在透镜视场内走动就会报警。
红外光穿透力差，在防范区内不应有高大物体，否则阴影部分有人走动将 不能报警；不要正对热源和强光源，特别是空调和暖气，否则不断变化的热气 流将引起误报警。为了解决物品遮挡问题，又发明了吸顶式被动红外入侵探测器。安装在顶棚上向下360°范围内进行警戒，只要在防护范围内，无论从哪 个方向人侵都会触发报警。吸顶式被动红外人侵探测器在银行营业大厅、商场 的公共活动区等空间较大的地方得到广泛使用。
微波探测器（雷达式）是一种将微波收、发设备合置的探测器，工作原 理基于多普勒效应。微波的波长很短，在l~l000mm之间，因此很容易被物 体反射。微波信号遇到移动物体反射后会产生多普勒效应，即经反射后的微波 信号与发射波信号的频率会产生微小的偏移。此时可认为报警产生。采用多普 勒雷达的原理，将微波发射天线与接收天线装在一起。使用体效应管作微波固 态振荡源，通过与波导的组合，形成一个小型的发射微波信号的发射源。探头 中的肖基特检波管与同一波导组成单管波导混频器作为接收机与发射源耦合回来的信号混频，从而得到一个频率差，再送到低频放大器处理后控制报警的 输出。
微波段的电磁波由于波长较短，穿透力强，玻璃、木板、砖墙等非金属材 料都可穿透，所以在安装时不要面对室外，以免室外有人通过引起误报。金属 物体对微波反射较强，在探测器防范区域内不要有大面积（或体积较大）金 属物体存在，如铁柜等，否则在其后阴影部分会形成探测盲区，造成防范漏 洞。多个微波探测器安装在一起时，发射频率应该有所差异，防止交叉干扰产 生误报。另外，如日光灯、水银灯等气体放电光源产生的100Hz调制信号，由 于在闪烁灯内的电离气体容易成为微波的运动反射体而引起误报。使用微波人 侵探测器灵敏度不要过高，调节到2/3时较为合适。过高误报会增多。与超声 波一样，家庭也可以使用。探测器对警戒区域内活动目标的探测范围是一个立 体防范空间，范围比较大，可以覆盖60°~90°的水平辐射角，控制面积可达几 十到几百平方米。
正是被动红外探测器和微波探测器各自优缺点决定了单技术的探测器误报 率较高，不能满足安防系统对防误报的要求。安防工程中经常用多技术探测 器，而微波被动红外探测器就是这样的一种产品。
微波被动红外复合的探测器（双鉴探测器）将微波和红外探测技术集中 运用在一体，在控制范围内，只有两种报警技术的探测器都产生报警信号时， 才输出报警信号。它既能保持微波探测器可靠性强、与热源无关的优点，又兼 顾被动红外探测器无需照明和亮度要求、可昼夜运行的特点，大大降低探测器 的误报率。这种复合型报警探测器的误报率是单技术微波报警器误报率的几百 分之一。简单地说，就是把被动红外探测器和微波探测器做在了一起，主要是 提高探测性能，减少误报。
除此之外，市场上也有把微波和主动红外、振动探测器、声音探测器等组合的多鉴探测器。
15.、烟雾报警探测器
烟雾报警探测器也称为感烟式火灾探测器、烟感探测器、感烟探测器、烟 感探头和烟感传感器，主要应用于消防系统，在安防系统建设中也有应用。
火灾的起火过程一般情况下伴有烟、热、光三种燃烧产物。在火灾初期， 由于温度较低，物质多处于阴燃阶段，所以产生大量烟雾。烟雾是早期火灾的 重要特征之一，感烟式火灾探测器就是利用这种特征而开发的，能够对可见的 或不可见的烟雾粒子响应的火灾探测器。它是将探测部位烟雾浓度的变化转换 为电信号实现报警目的一种器件。感烟式火灾探测器有离子感烟式、光电感烟 式、红外光束感烟式等几种型式。
离子感烟式探测器是点型探测器，它是在电离室内含有少量放射性物质， 可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射 线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的 导电性。当烟粒子进人电离化区域时，它们由于与离子相结合而降低了空气的 导电性，形成离子移动的减弱。当导电性低于预定值时，探测器发出警报。
光电感烟探测器也是点型探测器，它是利用起火时产生的烟雾能够改变光 的传播特性这一基本性质而研制的。根据烟粒子对光线的吸收和散射作用，光 电感烟探测器又分为遮光型和散光型两种。
红外光束感烟探测器是线型探测器，它是对警戒范围内某一线状窄条周围 烟气参数响应的火灾探测器。红外光束感烟探测器又分为对射型和反射型 两种。
烟雾报警探测器适宜安装在发生火灾后产生烟雾较大或容易产生阴燃的场 所；不宜安装在平时烟雾较大或通风速度较快的场所。
16.、温度感应探测器
温度感应探测器也被称为温度传感器，主要用来探测环境或者物体的温 度，在安防系统中主要实现报警功能，当环境温度超过设定值后报警，触发继 电器。
温度是一个基本的物理量，自然界中的一切过程无不与温度密切相关。温 度传感器是最早开发、应用最广的一类传感器。从17世纪初伽利略发明温度 计开始，人们开始利用温度进行测量。真正把温度变成电信号的传感器是 1821年由德国物理学家赛贝发明的，这就是后来的热电偶传感器。50年以后， 另一位德国人西门子发明了钼电阻温度计。在半导体技术的支持下，20世纪 相继开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。与之相应，根据波与物质的相互作用规律，相继开发了声学温度传感器、红外传感
器和微波传感器。
目前常用的是热电偶温度传感器。例如：两种不同材质的导体，如在某点 互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。 这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。由于它必须有两种不同材质的导体，所以称为“热电偶”。不同材质做出的热电偶使用于不同的 温度范围，它们的灵敏度也各不相同。热电偶的灵敏度是指加热点温度变化 It时，输出电位差的变化量。对于大多数金属材料支撑的热电偶而言，这个 数值大约在5 ~ 4{VV/t之间。
17、 摄像机
在大多数人的眼里来看，摄像机算不上“报警探测器”，而随着图像技术 的发展，摄像机起到越来越多的探测功能，如广为人知的移动侦测功能就可以 实现移动探测报警功能，而且设置灵活可变，具有一般探测器不具备的灵活 性。与此同时，图像分析被广泛应用于闭路监控电视系统中，使得摄像机的功 能更为强大，能够基于多种规则对现场环境进行分析和报警，如判断物体的移 动、大小、速度、虚拟周界、统计人数等，这些是传统的“报警探测器”不 能实现的，从这个意义上讲，摄像机也是一种报警探测器，功能更为强大，也 是报警系统未来发展的一种新的趋势。
