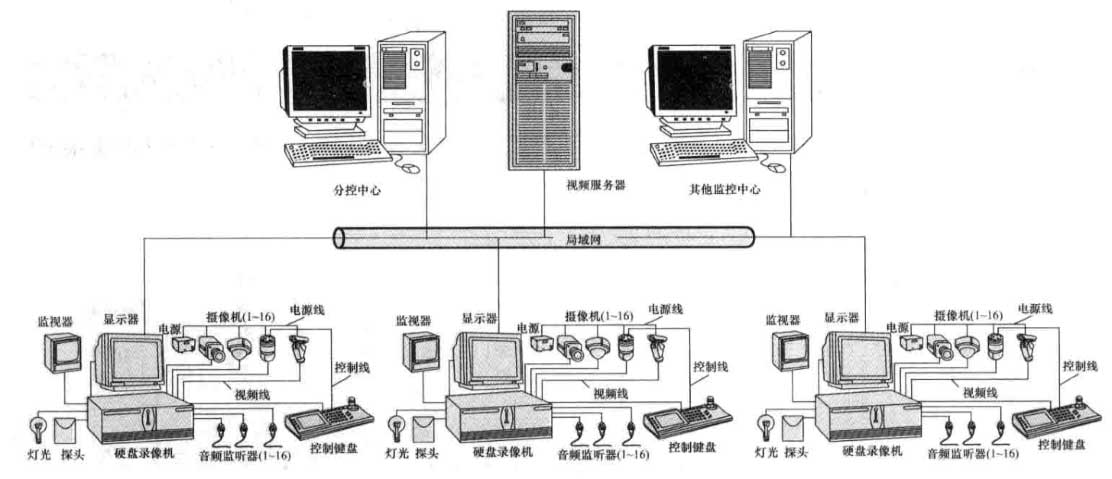

图 基于矩阵控制主机的大型监控系统
目前市场上应用最多、使用最广的就是这种基于矩阵控制主机和硬盘录像 机（DVR)的大型监控系统，如图2-31所示。通常情况下16路模拟摄像机首先接入到视频分配器（通常是16路输入 32路输出的分配器），视频分配器将视频信号一分为二以后，一路接人硬盘录 像机，一路接人矩阵控制主机，控制信号通过信号线直接接人矩阵。
硬盘录像机的主要功能是录像，通常情况下有两种视频输出，一种是 VGA, —种是BNC，可以用来连接电视墙。大部分的硬盘录像机具有画面处理 器，故不需要额外配置画面处理器，可以直接输出16路分割画面。
矩阵控制主机主要用来控制摄像机、连接报警设备，并将视频信号切换到 大屏幕或者电视墙上，通常只占用电视墙的少量监视器，用来显示单一清晰摄 像机画面，其余的监视器用来连接硬盘录像机。
