早期简单的监控系统虽然解决了监视和录像的问题，但没有解决画面分割 和画面处理的问题，因此画面处理器应运而生。较早的系统需要监视器和摄像 机一一对应，磁带录像机也和摄像机一一对应，如果系统的规模稍大一些，就 需要很多台监视器和磁带录像机，不仅无处摆放而且造价昂贵。采用画面处理 器后可实现多台摄像机（可以是4, 6, 9, 16个甚至更多）共用一台画面处 理器（可显示4, 6, 9, 16分割等多种分割画面）和一台磁带录像机。
随着硬盘录像机的出现和计算机技术的发展，磁带录像机逐渐被硬盘录像 机所取代，但画面处理器依然有着重要的画面分割和画面处理的功能，在很多 项目中还有使用。随着硬盘录像机集成画面处理器功能，画面处理器也将逐渐 退出市场。

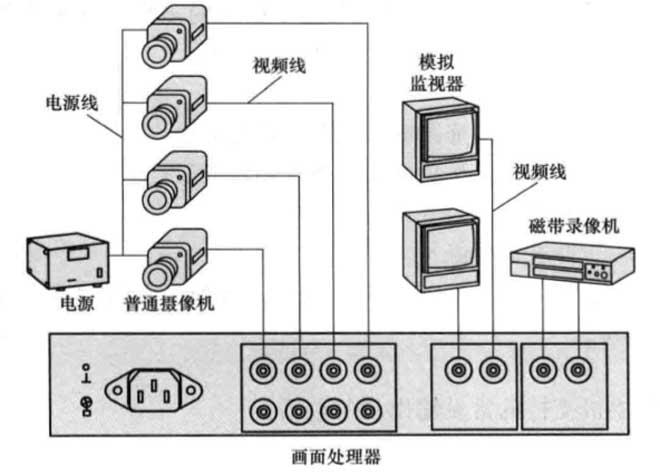

图 带画面处理器的模拟监控系统
由图可以看出：每台画面处理器可以连接2台监视器，其中1台显示分割画面，1台显示定点画面（通 过设置可显示任何一路的画面）；画面处理器通过2根视频线和磁带录像机相连，其中1路用于录像，1路用于录像资料回放。随着硬盘录像机的出现和计算机技术的发展，磁带录像机逐渐被硬盘录像 机所取代，但画面处理器依然有着重要的画面分割和画面处理的功能，在很多 项目中还有使用。随着硬盘录像机集成画面处理器功能，画面处理器也将逐渐 退出市场。
