1、缆线终接应符合下列要求
(1)缆线在终接前，必须核对缆线标识内容是否正确。
(2)缆线中间不应有接头。
(3)缆线终接处必须牢固、接触良好。
(4)对绞电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接。
2、对绞电缆终接要求
(1)用户信息插座的安装。安装信息插座要做到一样高、平、牢固。
(2)对绞电缆终接。对绞电缆终接应符合下列要求：
①终接时，每对对绞线应保持扭绞状态，扭纹松开长度。
a.3类电缆不应大于75m；
b.5类电缆不应大于13m；
C.6类电缆应尽量保持扭绞状态，减小扭绞松开长度。
对绞电缆终接时一般有2种方式：用打线工具压接和不用打线工具直接压接。
根据工程中的经验体会，一般采用打线工具进行对绞电缆终接。对绞电缆终接时应注意的要点如下：
a、双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗干扰的能力，减小信号的串扰；压接时一对一对拧开放入与信息模块相对的端口上。
b、在双绞线压处不能拧、撕开，并防止有断线的伤痕。
c、使用压线工具压接时，要压实，不能有松动的地方。
d、双绞线开绞不能超过要求。
②对绞线与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。8位模块式通用插座(信息模块)相连时分EIA/TA568A和EIA/TIA568B两种方式，EIA/TIA568A信息模块的物理线路分布如图8-17所示，EIA/TIA568B信息模块的物理线路分布如图一所示。

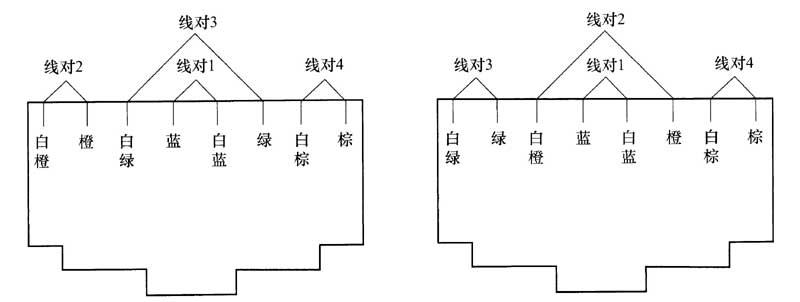

图一 EIA/TIA568A物理线路接线方式 图二 EIA/TIA568B物理线路接线方式
无论是采用568A还是采用568B，均在一个模块中实现，但它们的线对分布不一样，减少了产生的串扰对。在一个系统中只能选择一种，即要么是568A，要么是568B，不可混用。
568A第2对线(568B第3对线)把3和6颠倒，可改变导线中信号流通的方向排列，使相邻的线路变成同方向的信号，减少串扰对，如图三所示。
④屏蔽对绞电缆的屏蔽层与连接器件终接处。
a、屏蔽罩应通过紧固器件可靠接触。
b、缆线屏蔽层应与连接器件屏蔽罩360°圆周接触。
C、接触长度不宜小于10mm。
d、屏蔽层不应用于受力的场合。
e、屏蔽线缆的外径较非屏蔽线缆粗，硬度加大，这对安装时的管槽预留尺寸、线缆弯曲半径会有影响。
f、考虑采用单口、双口面板安装形式，底盒里屏蔽模块多了会影响到实际性能。
⑤对不同的屏蔽对绞线或屏蔽电缆，屏蔽层应采用不同的端接方法。应对编织层或金属箔与汇流导线进行有效的端接。
⑥每个2口86面板底盒宜终接2条对绞电缆或1根2芯/4芯光缆，不宜兼作过路盒使用。
(1)缆线在终接前，必须核对缆线标识内容是否正确。
(2)缆线中间不应有接头。
(3)缆线终接处必须牢固、接触良好。
(4)对绞电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接。
2、对绞电缆终接要求
(1)用户信息插座的安装。安装信息插座要做到一样高、平、牢固。
(2)对绞电缆终接。对绞电缆终接应符合下列要求：
①终接时，每对对绞线应保持扭绞状态，扭纹松开长度。
a.3类电缆不应大于75m；
b.5类电缆不应大于13m；
C.6类电缆应尽量保持扭绞状态，减小扭绞松开长度。
对绞电缆终接时一般有2种方式：用打线工具压接和不用打线工具直接压接。
根据工程中的经验体会，一般采用打线工具进行对绞电缆终接。对绞电缆终接时应注意的要点如下：
a、双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗干扰的能力，减小信号的串扰；压接时一对一对拧开放入与信息模块相对的端口上。
b、在双绞线压处不能拧、撕开，并防止有断线的伤痕。
c、使用压线工具压接时，要压实，不能有松动的地方。
d、双绞线开绞不能超过要求。
②对绞线与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接。8位模块式通用插座(信息模块)相连时分EIA/TA568A和EIA/TIA568B两种方式，EIA/TIA568A信息模块的物理线路分布如图8-17所示，EIA/TIA568B信息模块的物理线路分布如图一所示。
无论是采用568A还是采用568B，均在一个模块中实现，但它们的线对分布不一样，减少了产生的串扰对。在一个系统中只能选择一种，即要么是568A，要么是568B，不可混用。
568A第2对线(568B第3对线)把3和6颠倒，可改变导线中信号流通的方向排列，使相邻的线路变成同方向的信号，减少串扰对，如图三所示。

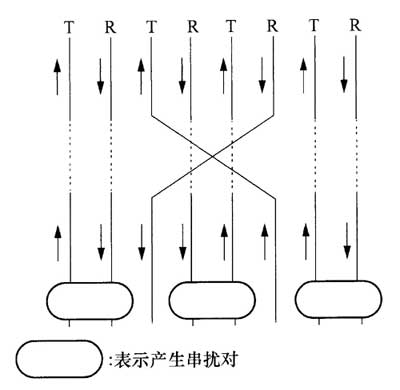

图三 568接线排列串扰对
③7类布线系统采用非RJ45方式终接时，连接图应符合相关标准规定。④屏蔽对绞电缆的屏蔽层与连接器件终接处。
a、屏蔽罩应通过紧固器件可靠接触。
b、缆线屏蔽层应与连接器件屏蔽罩360°圆周接触。
C、接触长度不宜小于10mm。
d、屏蔽层不应用于受力的场合。
e、屏蔽线缆的外径较非屏蔽线缆粗，硬度加大，这对安装时的管槽预留尺寸、线缆弯曲半径会有影响。
f、考虑采用单口、双口面板安装形式，底盒里屏蔽模块多了会影响到实际性能。
⑤对不同的屏蔽对绞线或屏蔽电缆，屏蔽层应采用不同的端接方法。应对编织层或金属箔与汇流导线进行有效的端接。
⑥每个2口86面板底盒宜终接2条对绞电缆或1根2芯/4芯光缆，不宜兼作过路盒使用。
