IP对讲机I11是一款全数字网络型对讲设备，其核心部分采用了成熟的VOIP解决方案（Broadcom 1190芯片），性能稳定可靠；免提采用数字全双工方式，语音响亮、清晰；按键手感舒适，安装简单，外观大方，结实耐用，功耗低。
一、 按键说明:
一、 按键说明:
| 按键 | 中文说明 | 功能 |
 |
可编辑快捷键 | 可以被设置为各种功能，以满足不同场合的需求 |
二、连接电源与网络
(1) 连接网络
在此步骤前，请确认连接环境已经具备宽带上网功能。

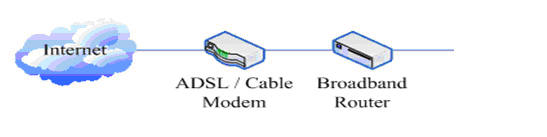

有宽带路由器（Broadband Router）
将网络线一端连接到IP语音对讲的WAN口，另一端连接到您的宽带路由器的LAN端口，这样即完成网络硬件的连接。在多数的情况下，您必须将您的IP语音对讲的网络设定为DHCP模式。详细的设定方式请参阅四、3、(2)、a) WAN 配置。

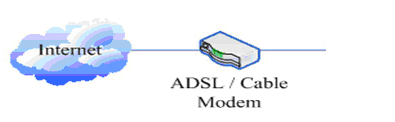

无宽带路由器
将网络线一端连接到IP语音对讲的WAN口，另一端连接到您的宽带调制解调器的LAN端口，这样即完成网络硬件的连接。在多数的情况下，若您使用的是电视电缆宽带，您必须将您的IP语音对讲的网络设定为DHCP模式：若您使用的是 ADSL，您必须将您的IP语音对讲的网络设定为PPPoE模式。详细的设定方式请参阅四、3、(2)、a) WAN 配置。
(2) 接口说明

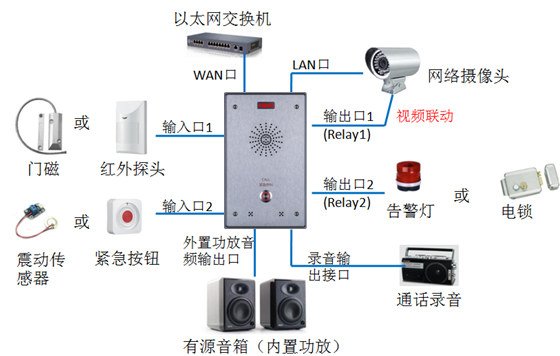

a) 外设连接示意图
b) 扩展板和主板接口说明

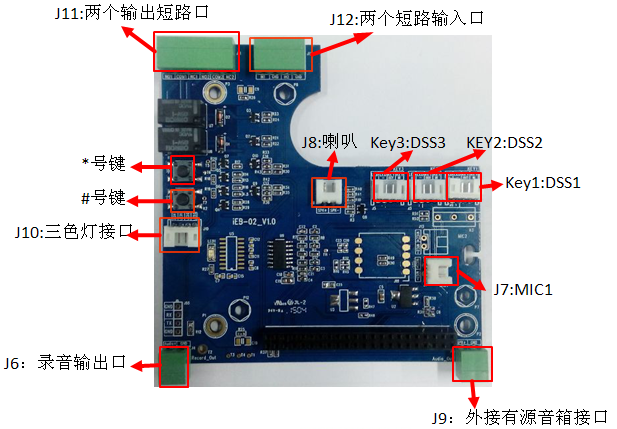

转接板接口
[注意] 1、长按#号键3秒钟可以播报设备的IP地址。

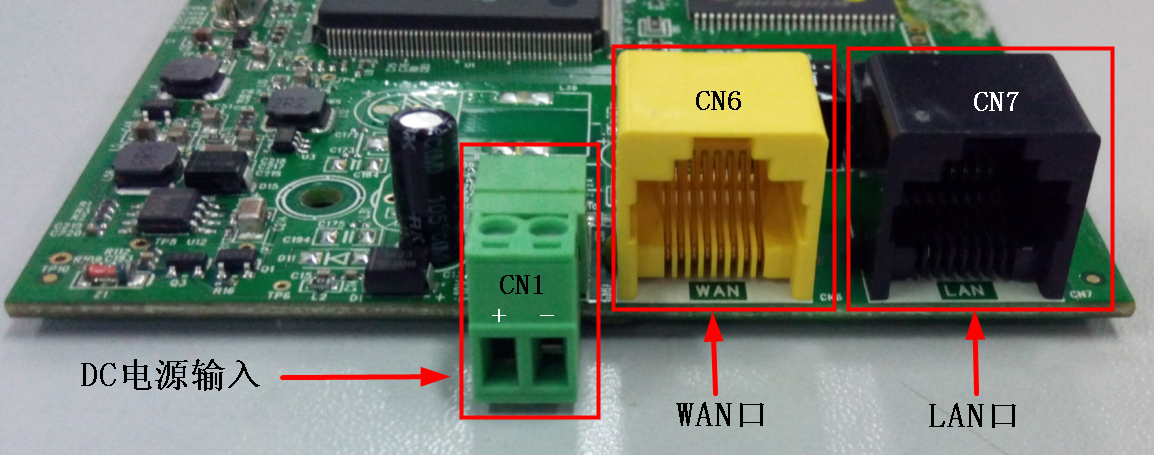

主板接口
注意：LAN口支持两种模式，分别是路由模式（可以通过设备的DHCP功能，给LAN口分配IP地址）和网桥模式（LAN口与WAN口处于同一网段）
接口描述
| 接口 | 描述 | 功能 | 实物图片 |
| CN1 | 直流电源输入接口 |
设备供电电源，输入范围： +9～+16V DC （注意电源正负极的连接） |
 |
| CN6 | 网络WAN口 | 10/100M 自适应以太网口, 连接网络 |
 |
| CN7 | 网络LAN口 | 10/100M 自适应以太网口, 连接电脑（可配置为路由模式或网桥模式） |
 |
| J9 | 外接有源音箱接口 |
外接有源音箱实现音频功率放大。 一根是音频信号线，一根是地线（注意一定要接地线，否则会有噪音） |
 |
| J6 | 录音输出接口 |
把设备与远端通话的声音混合输出。 一根是录音信号线，一根是地线（注意一定要接地线，否则会有噪音） |
 |
|
Key1/key2/ key3 |
DSS（可编程键）键接口 | 连接功能按键。可以定义为热键、功能键（挂机、免提等）、组播键 |
 |
| J11 | 短路输出控制接口 |
两组短路输出控制。 用于控制电锁、告警灯等 |
 |
| J12 | 短路输入检测接口 |
两组短路输入检测。 用于连接红外探头、门磁、震动传感器等输入设备 |
 |
| J10 | 状态指示灯接口 |
网络和注册、通话、来电振铃状态指示。 用于外接状态指示灯 |
 |
2. 快速设定
该产品提供丰富完整的功能与参数设定，使用者可能需要具备相关的网络与SIP协议知识以便了解所有参数所代表的意义。为了让使用者能够快速享受到设备所带来的高质量语音服务与低成本优势，特别在本章节列出基本而必须的设定选项，让使用者可以实时上手而不需了解复杂的 SIP 协议。
在进行此步骤前，请确认因特网宽带联机可正常运作，并完成网络硬件的连接。该产品出厂时的预设网络模式为 DHCP模式。因此，只要将设备连接到有 DHCP服务的网络环境下即可自动连上网络。
长按#号3秒，语音自动播放本机IP地址，或使用“IP扫描工具.exe”软件进行设备IP地址查找；
（下载地址http://download.fanvil.com/tool/iDoorPhoneNetworkScanner.exe）
根据IP地址登录到设备的WEB服务器进行配置；
在SIP页面配置服务商提供的账号，用户名，服务器地址等注册所需要的参数；
在功能键设置->功能键页面设置DSS快捷键；
在对讲设置->功能设置页面设置所需的功能参数。
c) 接口连接说明

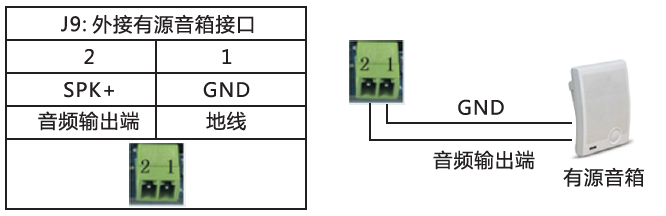

外接有源音箱
