1、设备间子系统
设备间子系统是安装公用设备(如电话交换机、计算机主机、进出线设备、网络主交换机、综合布线系统的有关硬件和设备)的场所。设备间使用面积的大小主要与设备数量有关，最小不得小于20m2。设备间净高一般与使用面积有关，但不得低于2.5m。
门的高度不小于2.0m，宽不小于0.9m。楼板承重一般不低于500kg/m2。设备间内在距地面0.8m处，照度不应低于300Lx。应设事故照明，在距地面0.8m处，其照度不应低于5Lx。设备间供电电源为50Hz、380/220V，采取三相五线制/单相三线制.一般应考虑备用电源。可采用直接供电和不间断供电相结合的方式。噪声、温度、湿度应满足相应要求，安全和防火应符合相应规范
2、建筑群子系统
连接各建筑物之间的传输介质和各种支持设备(硬件)组成了综合布线建筑群子系统
(1)建筑群子系统布线的设计步骤
①根据小区建筑详细规划图，了解整个小区的大小、边界、建筑物数量。
②确定电缆系统的一般参数。
③确定建筑物的电缆入口
④查清障碍物的位置，以确定电缆路由。
⑤根据前面资料，选择所需电缆类型、规格、长度、敷设方式，穿管敷设时的管材、规格、长度；画出最终的施工图。
⑥进行每种选择方案成本核算。
⑦选择最经济、最实用的设计方案。

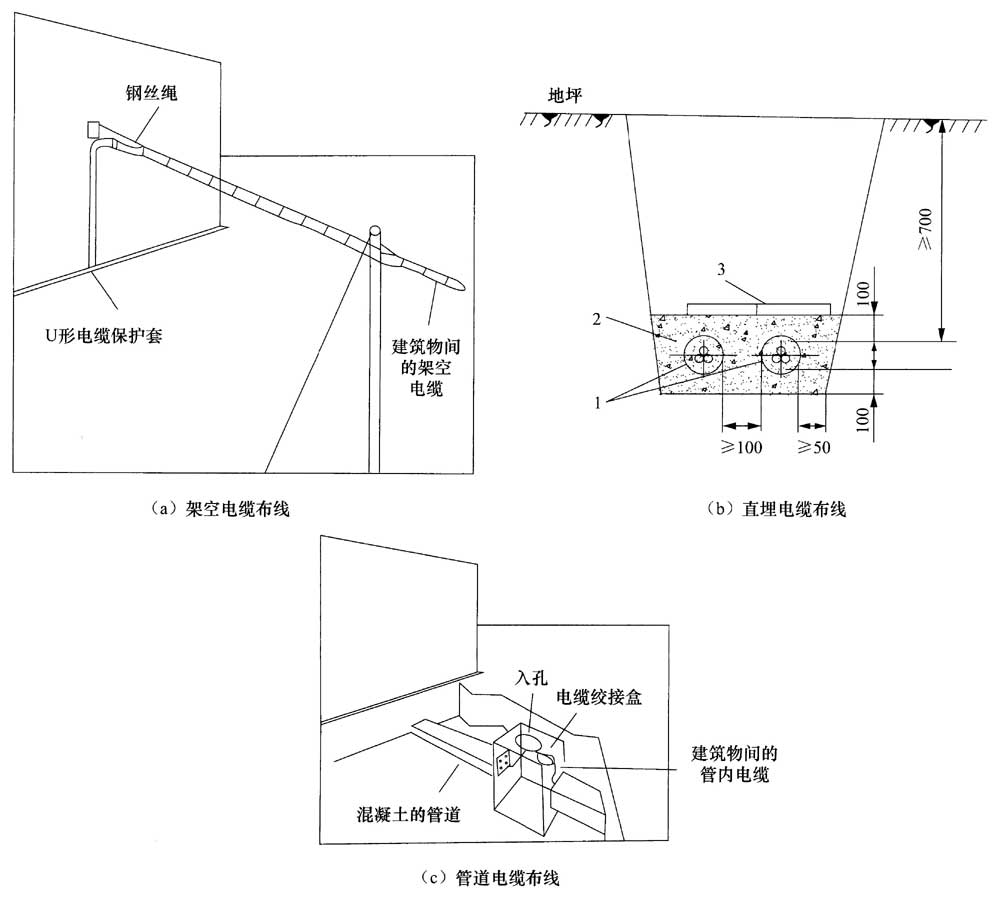

(2)电缆布线方法。电缆布线方法有架空、直埋和管道布线，如图所示。
图 电缆布线方法
设备间子系统是安装公用设备(如电话交换机、计算机主机、进出线设备、网络主交换机、综合布线系统的有关硬件和设备)的场所。设备间使用面积的大小主要与设备数量有关，最小不得小于20m2。设备间净高一般与使用面积有关，但不得低于2.5m。
门的高度不小于2.0m，宽不小于0.9m。楼板承重一般不低于500kg/m2。设备间内在距地面0.8m处，照度不应低于300Lx。应设事故照明，在距地面0.8m处，其照度不应低于5Lx。设备间供电电源为50Hz、380/220V，采取三相五线制/单相三线制.一般应考虑备用电源。可采用直接供电和不间断供电相结合的方式。噪声、温度、湿度应满足相应要求，安全和防火应符合相应规范
2、建筑群子系统
连接各建筑物之间的传输介质和各种支持设备(硬件)组成了综合布线建筑群子系统
(1)建筑群子系统布线的设计步骤
①根据小区建筑详细规划图，了解整个小区的大小、边界、建筑物数量。
②确定电缆系统的一般参数。
③确定建筑物的电缆入口
④查清障碍物的位置，以确定电缆路由。
⑤根据前面资料，选择所需电缆类型、规格、长度、敷设方式，穿管敷设时的管材、规格、长度；画出最终的施工图。
⑥进行每种选择方案成本核算。
⑦选择最经济、最实用的设计方案。
(2)电缆布线方法。电缆布线方法有架空、直埋和管道布线，如图所示。
