1、火灾报警控制器的结构
火灾报警控制器结构分为柜式、琴台式和壁挂式结构。火灾报警控制器的典型配置包括控制器主机、智能手动消防启动盘、多线制控制盘，其中控制器主机包括母板、主板、回路板、485通信板、232通信板等功能扩展板。
2、按键及面板
以柜式 JB-QG-GST5000控制器的按键和面板为例说明。其中图一为JBQGGST5000火灾报警控制器外观示意图。该火灾报警控制器集报警、联动于一体，可完成探测报警及消防设备的启停控制。主控面板包括液晶显示屏、指示灯区、时间显示、键盘及打印机五部分，如图二所示。

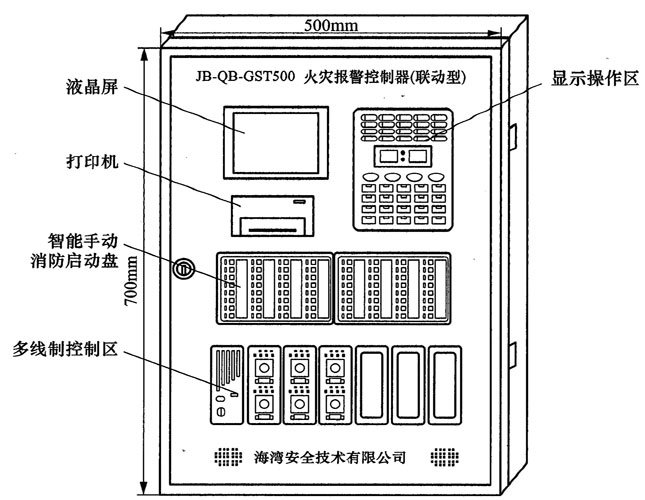

图一 JB-QG-GST5000火灾报警控制器外观示意图
（2）监管灯(红色)：此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。
(3)屏蔽灯(黄色)：有设备处于被屏蔽状态时此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽信息时此灯自动熄灭。
(4)系统故障灯(黄色)：此灯亮表示控制器处于不能正常使用的故障状态，以提用户立即对控制器进行修复。
(5)主电工作灯(绿色)：当控制器由主电源供电时，此灯点亮。
(6)备电工作灯(绿色)：当控制器由备用电源供电时，此灯点亮。
(7)故障灯(黄色)：此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障，或控制器本身出现故障，具体信息见液晶显示。除总线短路故障需要手动清除外，其他故障排除后可自动恢复。所有故障排除或控制器进行复位操作后，此灯熄灭。
(8)启动灯(红色)：当控制器发出启动命令时，此灯点亮。启动命令消失或控制器进行复位操作后，此灯熄灭。
(9)反馈灯(红色)：此灯亮表示控制器检测到外接被控设备的反馈信号。反馈信号消失或控制器进行复位操作后，此灯熄灭
(10)自动允许灯(绿色)：此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。
(11)自检灯(黄色)：当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。
(12)延时灯(红色)：此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。所有延时结束或控制器进行复位操作后，此灯熄灭。
(13)喷洒允许灯(绿色)：控制器允许发出气体灭火设备启动命令时，此灯亮。控制器禁止发出气体灭火启动命令时，此灯熄灭
(14)喷洒请求灯(红色)：有启动气体灭火设备的延时信息存在或当控制器在喷洒禁止状态下有启动气体灭火设备的命令需要发出时，此灯亮。气体灭火设备启动命令发出后此灯熄灭。
(15)气体喷洒灯(红色)：气体灭火设备喷洒后，控制器收到气体灭火设备的反馈信息后此灯亮。
(16)警报器消音指示灯(黄色)：该灯指示报警系统内的声光警报器是否处于消音状态。当警报器处于输出状态时，按“警报器消音启动”键，警报器输岀将停止，同时警报器消音指示灯点亮。如再次按下“警报器消音启动”键或有新的警报发生时，警报器将再次输出，同时警报器消音指示灯熄灭。
(17)声光警报器故障指示灯(黄色)：当声光警报器故障时，此灯点亮
(18)声光警报器屏蔽指示灯(黄色)：当系统在被屏蔽的声光警报器时，此灯点亮。
(19)火警传输动作反馈(红色)：当控制器向火警传输设备传输火警信息后，该灯闪亮；若收到火警传输设备的反馈信号，则该灯常亮。
(20)火警传输故障屏蔽(黄色)：当控制器和火警传输设备的连接线路故障或火警传输设备发生故障时，该灯闪亮；若控制器屏蔽了火警传输设备，则该灯保持常亮。
火灾报警控制器结构分为柜式、琴台式和壁挂式结构。火灾报警控制器的典型配置包括控制器主机、智能手动消防启动盘、多线制控制盘，其中控制器主机包括母板、主板、回路板、485通信板、232通信板等功能扩展板。
2、按键及面板
以柜式 JB-QG-GST5000控制器的按键和面板为例说明。其中图一为JBQGGST5000火灾报警控制器外观示意图。该火灾报警控制器集报警、联动于一体，可完成探测报警及消防设备的启停控制。主控面板包括液晶显示屏、指示灯区、时间显示、键盘及打印机五部分，如图二所示。
图一 JB-QG-GST5000火灾报警控制器外观示意图

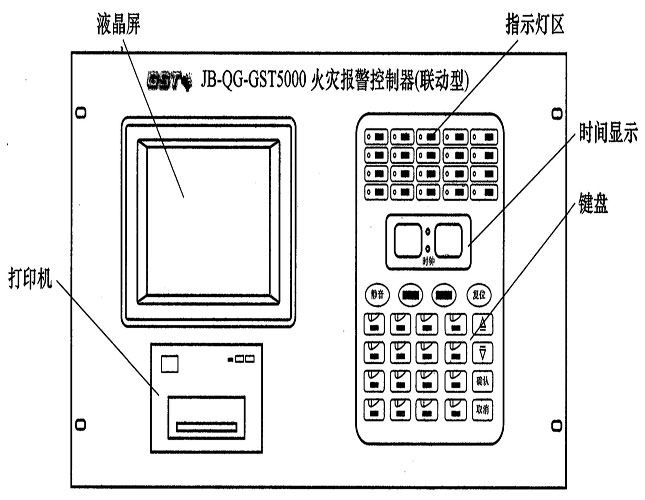

图二 主控面板示意图
图二 所示的指示灯及按键说明如下：
(1)火警灯(红色)：此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。图二 所示的指示灯及按键说明如下：
（2）监管灯(红色)：此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。
(3)屏蔽灯(黄色)：有设备处于被屏蔽状态时此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽信息时此灯自动熄灭。
(4)系统故障灯(黄色)：此灯亮表示控制器处于不能正常使用的故障状态，以提用户立即对控制器进行修复。
(5)主电工作灯(绿色)：当控制器由主电源供电时，此灯点亮。
(6)备电工作灯(绿色)：当控制器由备用电源供电时，此灯点亮。
(7)故障灯(黄色)：此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障，或控制器本身出现故障，具体信息见液晶显示。除总线短路故障需要手动清除外，其他故障排除后可自动恢复。所有故障排除或控制器进行复位操作后，此灯熄灭。
(8)启动灯(红色)：当控制器发出启动命令时，此灯点亮。启动命令消失或控制器进行复位操作后，此灯熄灭。
(9)反馈灯(红色)：此灯亮表示控制器检测到外接被控设备的反馈信号。反馈信号消失或控制器进行复位操作后，此灯熄灭
(10)自动允许灯(绿色)：此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。
(11)自检灯(黄色)：当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。
(12)延时灯(红色)：此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。所有延时结束或控制器进行复位操作后，此灯熄灭。
(13)喷洒允许灯(绿色)：控制器允许发出气体灭火设备启动命令时，此灯亮。控制器禁止发出气体灭火启动命令时，此灯熄灭
(14)喷洒请求灯(红色)：有启动气体灭火设备的延时信息存在或当控制器在喷洒禁止状态下有启动气体灭火设备的命令需要发出时，此灯亮。气体灭火设备启动命令发出后此灯熄灭。
(15)气体喷洒灯(红色)：气体灭火设备喷洒后，控制器收到气体灭火设备的反馈信息后此灯亮。
(16)警报器消音指示灯(黄色)：该灯指示报警系统内的声光警报器是否处于消音状态。当警报器处于输出状态时，按“警报器消音启动”键，警报器输岀将停止，同时警报器消音指示灯点亮。如再次按下“警报器消音启动”键或有新的警报发生时，警报器将再次输出，同时警报器消音指示灯熄灭。
(17)声光警报器故障指示灯(黄色)：当声光警报器故障时，此灯点亮
(18)声光警报器屏蔽指示灯(黄色)：当系统在被屏蔽的声光警报器时，此灯点亮。
(19)火警传输动作反馈(红色)：当控制器向火警传输设备传输火警信息后，该灯闪亮；若收到火警传输设备的反馈信号，则该灯常亮。
(20)火警传输故障屏蔽(黄色)：当控制器和火警传输设备的连接线路故障或火警传输设备发生故障时，该灯闪亮；若控制器屏蔽了火警传输设备，则该灯保持常亮。
