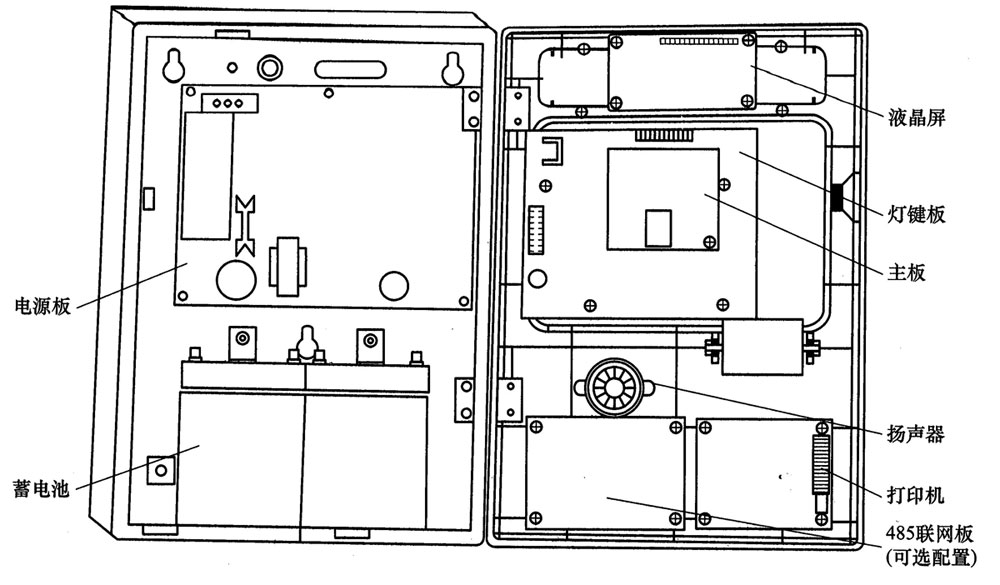

(1)壁挂式区域火灾报警控制器内部结构。壁挂式区域火灾报警控制器内部结构如壁挂式区域火灾报警控制器下图一所示。
图 一 悬挂式区域火灾报警控制器内部结构图

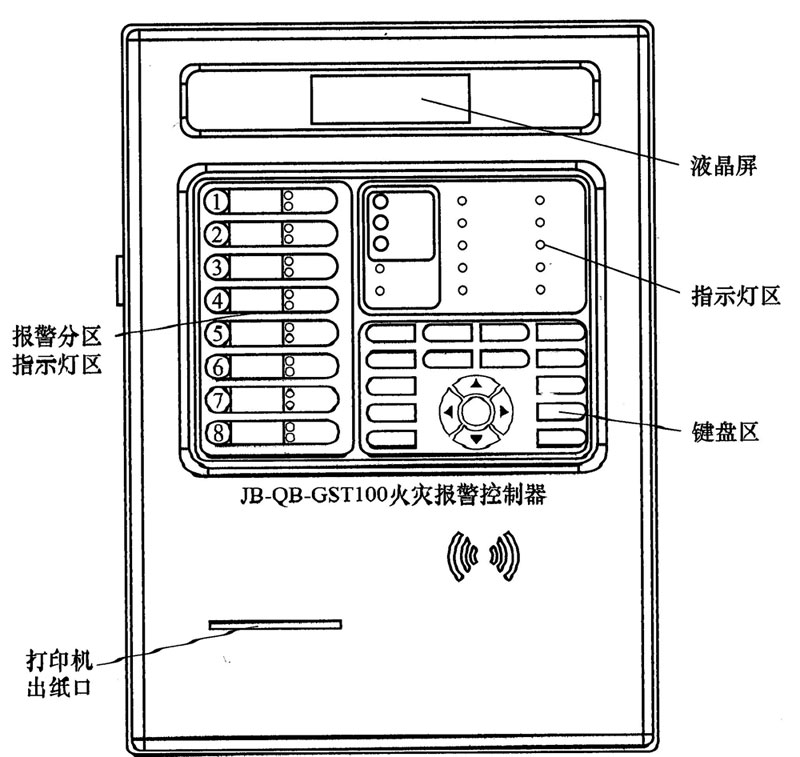

(2)壁挂式区域火灾报警控制器面板。控制器面板由液晶屏、指示灯区、键盘区及打印机四部分组成，如图二所示。
图二 壁挂式区域火灾报警控制器面板中指示灯及按键说明
1、报警分区指示灯(8组，每组2个LED)：当该区域有火警信息时，红色指示灯常亮；该区域有故障信息则黄灯闪亮；该区域全部设备被屏蔽则黄灯常亮。
2、工作指示灯(绿色)：开机正常运行时该灯点亮
3、自检指示灯(黄色)：系统处于自检状态时该灯点亮。
4、延时指示灯(红色)：系统中有延时的设备时该灯点亮。
5、警报消音指示灯(黄色)：外部讯响器处于消音状态时该灯点亮。
6、火警指示灯(红色)：系统处于火警状态时该灯点亮。
7、预警指示灯(红色)：系统处于预警状态时该灯点亮。
8、监管指示灯(红色)：系统处于监管状态(盜警、可燃气体泄漏、探测器报警)时该灯点亮
9、火警输岀指示灯：火警输岀有故障时黄灯闪烁；火警输出禁止时黄灯常亮；火警输出反馈时红灯常亮
10、声光警报器屏蔽指示灯(黄色)：声光警报器输出禁止时黄灯常亮
11、声光警报器故障指示灯(黄色)：声光警报器输岀故障时黄灯常亮。
12、屏蔽指示灯(黄色)：系统有被屏蔽设备时该灯点亮
13、故障指示灯：黄色，控制器有故障时该灯点亮。
14、主电故障指示灯：黄色，系统主电源发生故障时该灯点亮
15、备电故障指示灯：黄色，系统备用电源发生故障时该灯点亮
16、系统故障指示灯：黄色，系统程序无法执行或存储器发生故障时该灯点亮

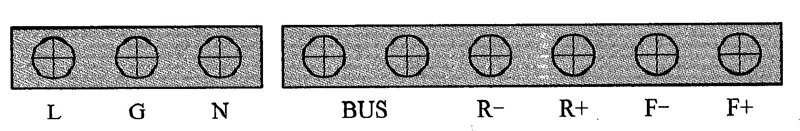

(3)壁挂式区域火灾报警控制器对外接线端子。壁挂式区域火灾报警控制器外接端子如图三所示。
图三 壁挂式区域火灾报警控制器
G、N一交流220V接线端子及机壳保护接地线端子
BUS—探测器总线(无极性)；
R+、R- —声光警报器输出端子
F+、 F- 一火警输出端子
