1、总线制火灾报警控制器
总线制火灾报警控制器，适合用于小型消防工程的使用。总线制火灾报警控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便的优点。控制器容量为16点或32点。选择16点时,1~16号为探测器类输入设备；选择32点时，1~32号为探测器类输入设备。探测器采用无极性二总线连接，最大布线长度为1000m。
2、总线制火灾报警控制器对外接线端子
总线制火灾报警控制器对外接线端子如图7-38所示。其中：Z1、Z2为无极性信号二总线端子。十24V、GND为DC24V输出端子(最大输出电流为300mA)。 FIREl、FRE2为火灾报警输出端子(可设无源动合或动断，报警时动作。设置方法：主板上XS1有短路环而X2无短路环时为无源动合；相反时为无源动断。本控制器默认为无源动合)； FAULT1、 FAULT2为探测器故障输出端子(可设无源动合或动断，故障时动作。设置方法：主板上XS6有短路环而XS3无短路环时为无源动合；相反时为无源动断。本控制器默认为无源动合)。
图 总线制火灾报警控制器对外接线端子
L、G、N为交流220V输入端子及交流接地端子。
2、布线要求如下
(1)信号二总线Z1、Z2采用VSR双绞线，截面积≥1.0平方毫米。
(2)DC24V输出线采用BV线，截面积≥2.5平方毫米。
3、总线制火灾报警控制器安装要求
(1)开机检查。控制器进入现场后，应接通电源进行开机检查。检查内容包括：
①观察控制器的指示灯和数码管的各段是否全部能点亮，喇叭是否能发出洪亮的三种有明显区别的警报声音。
②在注册过程中，显示的控制器配置(如打印机等设备)是否与实际相符：打印机在线，数码管显示P。On，否则显示P.OFF；通信板在线显示L.On，否则显示L.OFF。
③进入正常监视状态后，观察有无电源故障，操作控制器按键是否有嘀嘀声，以及观察配备的设备是否正常。

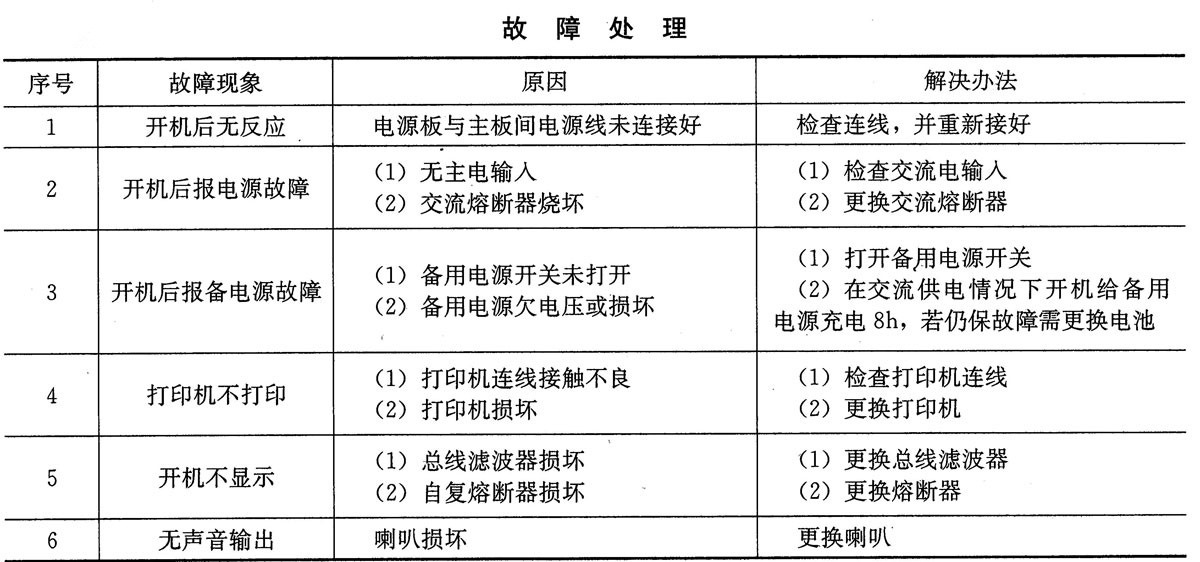

④如在某一步发现异常，应按表7-4故障处理进行处理，如问题继续存在，应通知公司技术服务部。
(2)外部设备检查。检查与本控制器相连的总线状况探测器总线与地的绝缘电阻应大于20M，总线负载应大于1kg。
(3)接线。控制器及外部设备检查完毕后，如各项测试均符合要求，将外部设备与控制器进行正确的连接。
(4)调试。当接线完成后，经过仔细检查无误便可以进行开机调试调试可以参照以下步骤：
①打开电源控制器自动检测指示灯、数码管及声音，然后逐点注册外接设备，显示注册结果。注册设备点数应与现场实际情况相一致。注册完毕后，系统进入正常监控状态
②操作设备定义键，对探测器进行定义。操作探测器传警，控制器报警信息应与探测器类型相符合。
③关掉电源，摘掉主板上XS7处的短路环，再打开电源控制器自动检测指示灯数码管及声音后，系统直接进入正常监控状态，而不对外接设备进行注册。
④操作设备检查键，全面检查设备状态(设备状态应与现场情况相一致)。在调试过程中如出现故障，应参照上表进行相应处理。
总线制火灾报警控制器，适合用于小型消防工程的使用。总线制火灾报警控制器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便的优点。控制器容量为16点或32点。选择16点时,1~16号为探测器类输入设备；选择32点时，1~32号为探测器类输入设备。探测器采用无极性二总线连接，最大布线长度为1000m。
2、总线制火灾报警控制器对外接线端子
总线制火灾报警控制器对外接线端子如图7-38所示。其中：Z1、Z2为无极性信号二总线端子。十24V、GND为DC24V输出端子(最大输出电流为300mA)。 FIREl、FRE2为火灾报警输出端子(可设无源动合或动断，报警时动作。设置方法：主板上XS1有短路环而X2无短路环时为无源动合；相反时为无源动断。本控制器默认为无源动合)； FAULT1、 FAULT2为探测器故障输出端子(可设无源动合或动断，故障时动作。设置方法：主板上XS6有短路环而XS3无短路环时为无源动合；相反时为无源动断。本控制器默认为无源动合)。
L、G、N为交流220V输入端子及交流接地端子。
2、布线要求如下
(1)信号二总线Z1、Z2采用VSR双绞线，截面积≥1.0平方毫米。
(2)DC24V输出线采用BV线，截面积≥2.5平方毫米。
3、总线制火灾报警控制器安装要求
(1)开机检查。控制器进入现场后，应接通电源进行开机检查。检查内容包括：
①观察控制器的指示灯和数码管的各段是否全部能点亮，喇叭是否能发出洪亮的三种有明显区别的警报声音。
②在注册过程中，显示的控制器配置(如打印机等设备)是否与实际相符：打印机在线，数码管显示P。On，否则显示P.OFF；通信板在线显示L.On，否则显示L.OFF。
③进入正常监视状态后，观察有无电源故障，操作控制器按键是否有嘀嘀声，以及观察配备的设备是否正常。
④如在某一步发现异常，应按表7-4故障处理进行处理，如问题继续存在，应通知公司技术服务部。
(3)接线。控制器及外部设备检查完毕后，如各项测试均符合要求，将外部设备与控制器进行正确的连接。
(4)调试。当接线完成后，经过仔细检查无误便可以进行开机调试调试可以参照以下步骤：
①打开电源控制器自动检测指示灯、数码管及声音，然后逐点注册外接设备，显示注册结果。注册设备点数应与现场实际情况相一致。注册完毕后，系统进入正常监控状态
②操作设备定义键，对探测器进行定义。操作探测器传警，控制器报警信息应与探测器类型相符合。
③关掉电源，摘掉主板上XS7处的短路环，再打开电源控制器自动检测指示灯数码管及声音后，系统直接进入正常监控状态，而不对外接设备进行注册。
④操作设备检查键，全面检查设备状态(设备状态应与现场情况相一致)。在调试过程中如出现故障，应参照上表进行相应处理。
