点型光电感烟火灾探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光；当有烟尘进入时，由于散射作用，使接收光信号增强；当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用脉冲方式工作，可延长发射管使用寿命。
点型光电感烟火灾探测器安装示意如图一所示

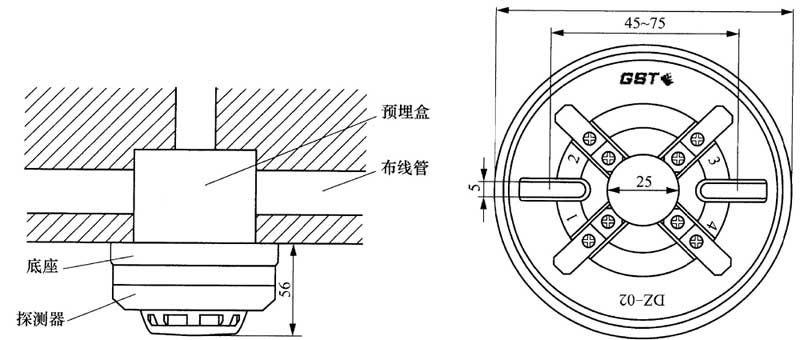

图 一 探测器安装示意图 图二 探测器通用底座外形示意图
安装点型光电感烟火灾探测器之前，应切断回路的电源并确认全部底座已安装牢靠。探测器通用底座外形示意如图二所示。底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在任意对角的两个接线端子上(不分极性)，另一对导体片用来辅助固定探测器待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
探测器二总线宜选用截面积的RVS双绞线，穿金属管或阻燃管敷设。
点型光电感烟火灾探测器安装示意如图一所示
安装点型光电感烟火灾探测器之前，应切断回路的电源并确认全部底座已安装牢靠。探测器通用底座外形示意如图二所示。底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在任意对角的两个接线端子上(不分极性)，另一对导体片用来辅助固定探测器待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
探测器二总线宜选用截面积的RVS双绞线，穿金属管或阻燃管敷设。
