火灾自动报警系统中剩余电流式电气火灾监控探测器使用双重供电方式和成熟的总线技术，工作稳定可靠。该探测器应用方式灵活，可以应用于总线式的漏电报警系统。剩余电流式电气火灾监控探测器通过信号采集电路网络准确采集零序电流互感器的输岀电流值，并上传给电气火灾监控设备。当达到预先设定的剩余电流值时，对讲系统信号处理模块有声光指示，同时将报警信息上传给电气火灾监控设备，并执行电气火灾监控设备下达的命令，执行触点的开启与闭合。剩余电流式电气火灾监控探测器具备自检功能，能检测探测器的功能是否正常，如有故障能及时上传给电气火灾监控设备，有助于故障的定点排除剩余电流式电气火灾监控探测器由信号处理模块和零序电流互感器两部分组成，其中信号处理模块外形示意如下图所示。

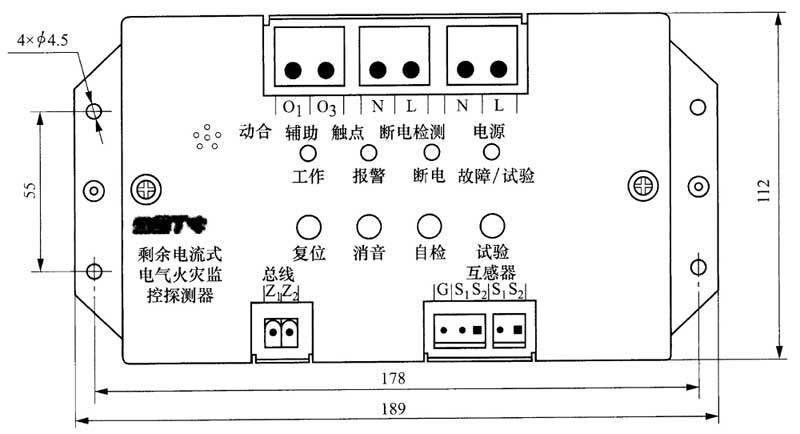

图 信号处理模块外形示意图
图 信号处理模块外形示意图
