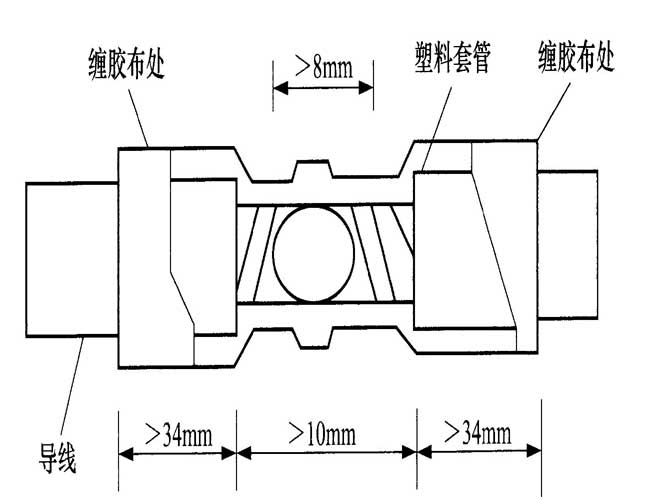

(1)导线断点处焊接工艺。导线断点处焊接处理如图7-21所示。导线脱出芯线要求≥8mm，焊锡处外径要比导线外皮略粗。当导线焊接处半凉时将导线外皮直径同粗或略粗的塑料套管(热缩管)套在焊接外，套管两端要各套入导线外皮40m左右，并用电工胶布将管固定在导线上。
导线断点处焊接图
(2)导线与设备端子的接线要求。导线与设备端子的接线要求是
①要求脱出的芯线长度约为15mm，脱出的多股芯线要绞合在一起，绞合后的芯线接端子紧固螺钉的方向至少绕一圈，拧紧紧固螺钉。
②要求脱出的芯线长度约为10mm，脱出的多股芯线要绞合在一起，绞合后的芯线插入端子侧面的固定孔，拧紧端子固定螺钉。
③要求脱出的芯线长度约为10mm，脱出的多股芯线要绞合在一起，绞合后的芯线插入端子压板下，拧紧紧固螺钉。

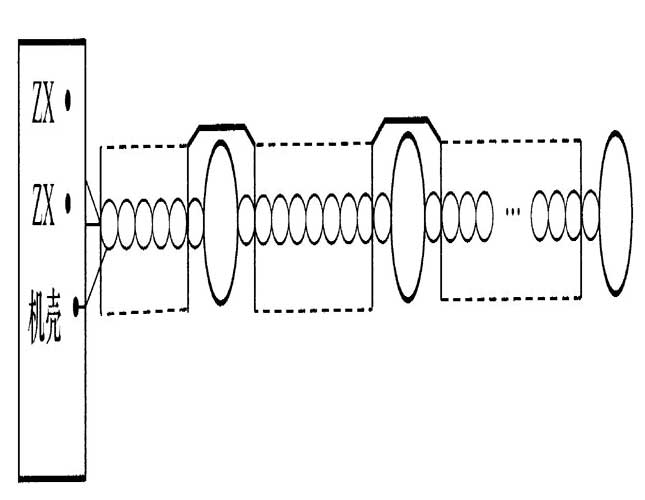

(3)屏蔽双绞线断点处焊接工艺。屏蔽双绞线断点处焊接要求：将屏蔽层的铜网在断点处的前后一定要接通，即在屏蔽层二总线或三总线的传输距离内不允许出现断点，要求屏蔽层与设备外壳相连接，如下图所示。
屏蔽双绞线断点处在工程上的处理
