视频监控系统的组成

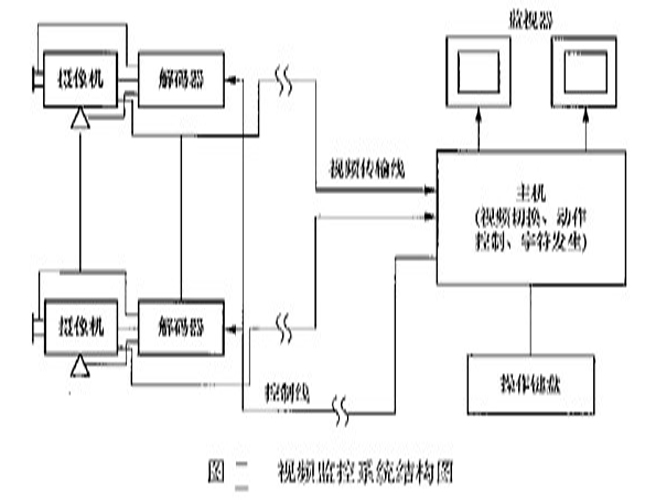

视频监控系统由摄像、传输、控制和显示四部分组成，其结构如图二所示。
1、摄像部分
摄像部分包括摄像机、镜头、防护罩和云台等。
(1)摄像机。摄像机是拾取图像信号的设备，相当于监控系统的眼睛。被监视场所通过摄像机将画面的光信号变为电信号(图像信号)。无论是彩色摄像机还是黑白摄像机，其光电转换的器件均采用CCD器件，即“电耦合”器件。摄像机布置在被监视场所的某一位置，使其视场角能覆盖整个被监视的各个部位。
(2)镜头。摄像机的镜头可以分为以下3类：
①定焦距镜头。所谓定焦距镜头是指焦距不可变的，只能改变光圈的大小。它适用于拍摄焦距相对固定的目标。
②自动范围、电动变焦距镜头。常用的电动变焦距镜头有6倍、8倍、10倍几种，它的指标一般为焦距从多少毫米至多少毫米。例如，某变焦镜头的焦距为8.8~88mm即为10倍的变焦镜头
③自动光圈、自动聚焦、电动变焦距镜头。使用这种镜头时，可通过云台和电动变焦改变拍摄方向和目标，不需要人工来调整对景物的聚焦。
(3)云台与防护罩。
①云台。云台是承载摄像机进行水平和垂直方向转动的装置。
②防护罩。防护罩是防护摄像机的装置，一般分为室内防护罩、室外防护罩。室内防护罩结构简单、价格便宜，其主要功能是防止摄像机落灰并起一定的安全防护作用，如防盜、防破坏等。室外防护罩具有降温、加温、防雨、防雷的功能，无论何种恶劣天气，均使摄像机在防护罩内正常工作。
2、控制部分
控制部分是整个系统的核心，控制部分主要由主控制台和副控制台组成。主控制台也称总控制台，它是视频监控系统中的核心设备，对系统内各种设备的控制都是通过主控制台来指挥。主控制台中主要的功能有视频信号放大与分配、图像信号的校正与补偿、图像信号的切换。主控制台是多种设备的组合，而这种组合是根据系统的功能要求来确定的。
视频监控系统中有多个摄像机时，可以采用多画面分割器使多路图像同时在一台监视器上显示。常用的画面分割器有四画面、九画面和十六画面。
3、传输部分
传输部分是指传输图像和声音信号。在电视监视系统中，由于传输方式的不同，在系统中采用的传输部件也不同。
(1)远距离视频传输方式下的传输部件。远距离视频传输方式下的传输部件分为视频放大器和幅频或相频补偿器两类。
①视频放大器是装在摄像机输出端之后、传输线之前。也就是说，从摄像机输出的视频信号经视频放大后再经线路送至监控中心。视频放大器要求其输出的电压是可调的，电压峰值一般为1.5~6V；其中幅频特性曲线在2.5~6MHz之间峰起，峰起的高度应为2.5MHz以曲线的2倍以上。
②幅频和相频补偿安装在总控制台上的视频信号端口，以补偿过送过来的视频信号由于传输而造成的高频信号幅度的相移失真。如果是传输黑白电视信号，一般不必进行相位补偿；如果是传输彩色电视信号，则必须要安装幅频和相频补偿器，否则会产生信号失真。
(2)射频传输方式下的传输部件。射频传送方式下的传输部件有调制器、射频放大器、解调器等，这些器件与有线电视网使用的传输部件基本相同。
(3)光纤传送方式下的传输部件。光纤传送方式使用的传输部件有光调制器、光放大器、光解调器等，与有线电视采用光纤传输时所使用的部件基本相同。光调制器与光解调器在工程应用上称为光发送端机和光接收端机。
(4)电话电缆平衡传输方式下的传输部件。电话电缆传输方式下的传输部件有发送中继器、地沟中继器、接收中继器、视频变压器和信号检测传感器等。
4、显示部分
显示部分通常由一台或多台监视器组成。它的主要作用是将传送过来的图像在监视器上显示出来。
监视器的选择要满足系统总的功能和技术指标的要求，对于非特殊要求的视频监控系统，监视器可采用有视频输入端子的普通电视机，而不必采用造价较高的专用监视器。如果采用了画面分割器，可选用较大屏幕的监视器。
通常在视频监控系统中，一般是多台摄像机的图像信号用一台监视器轮流切换显示。这是因为在被监视场所不太可能同时发生意外危险，当某个被监视场所发生意外时，可以通过切换器将这一路信号切换到一台监视器上显示，并通过控制台对其遥控跟踪记录。
一般情况下，摄像机对监视器的比例为4:1，即四台摄像机对应一台监视器，也可以采用8:1或16:1的设置方案。在摄像机较多的视频监控系统中，可以使用画面分割器把几台摄像机送来的图像信号同时显示在一台监视器上，这样可以节省监视器，并且观看起来比较方便。
