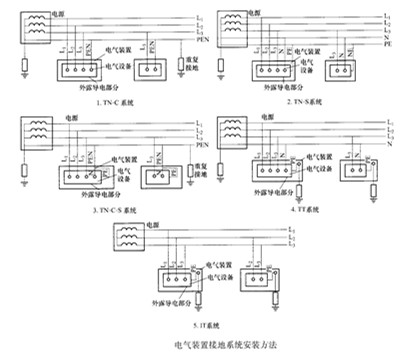

1、电气装置接地系统安装方法如下图所示。
看图时注意事项如下：
(1)电气装置的接地系统分为TN、TT、IT三种形式，这些文字符号的含义如下所述。
①第一个字母说明电源对地的关系
T—一点与地直接连接。
I与地隔离，或一点经阻抗与地连接。
②第二个字母说明外露导电部分对地关系
T一外露导电部分直接接地，与电源的接地无关；
N外露导电部分与电源中性点(N点)连接而接地。
(2)TN系统按N线和PE线的组合方式又分为以下3种形式：
①TNS系统—在全系统内，N线和PE线是分开的。
②TNC系统在全系统内，N线和PE线合为一根线(PEN线)。
③TNCS系统在全系统内，仅在前一部分N线和PE合为一根线
2、高层建筑一、二类防雷装置安装方法

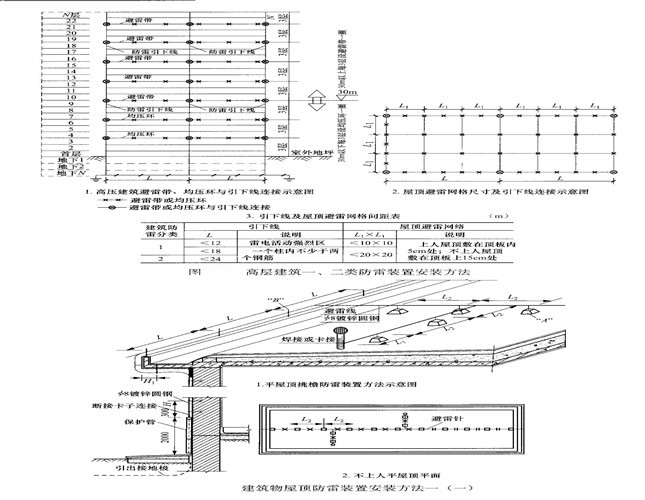

高层建筑一、二类防雷装置安装方法如下图所示。
看图时注意事项如下：
(1)高层建筑应用其结构柱内钢筋作为防雷引下线。
(2)从首层起，每三层利用结构圈梁水平钢筋与引下线焊接成均压环，所有引下线、建筑物内的金属结构和金属物体等与均压环连接。
(3)从距地面30m高度起，每向上三层，在结构圈梁内敷设一条25mm×4mm的扁钢与引下线焊成一环形水平避雷带，以防止侧向雷击，并将金属栏杆及金属门窗等较大的金属物体与防雷装置连接。
3、建筑物屋顶防雷安装方法

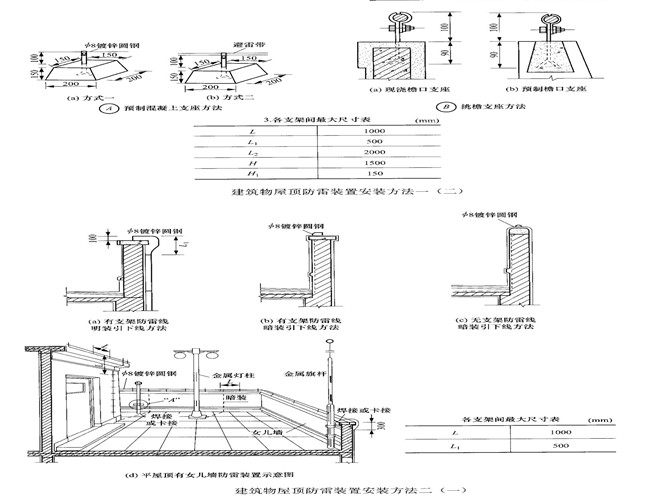

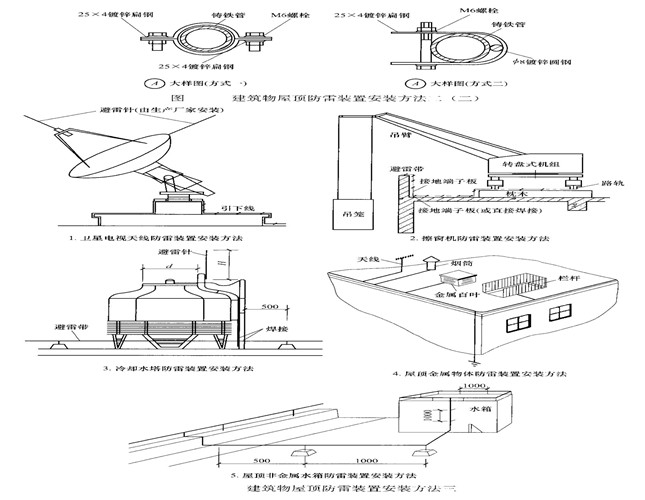

建筑物屋顶防雷安装方法如图所示。
看图时注意事项如下：
①避雷线、引下线及接地装置位置由设计决定。
②平屋顶上所有凸起的金属构筑物、冷却塔、屋顶风机、管道等，均应与避雷线连接
③屋顶面防雷网规格尺寸由工程设计决定。
