1.电气设备接地安装方法
电气设备接地安装方法如图26和图27所示。

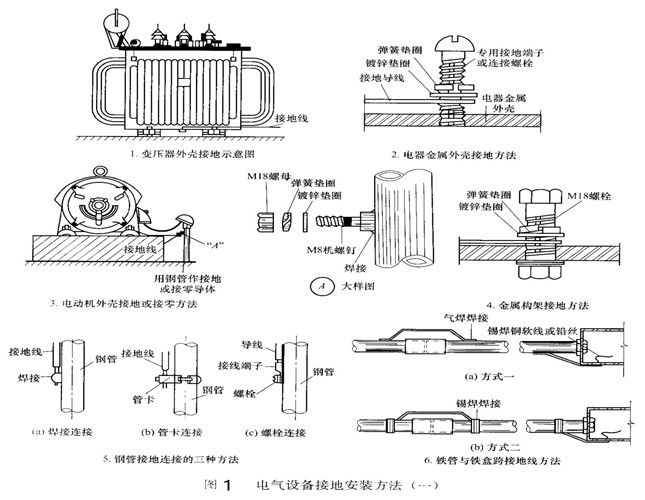

看图1时注意事项如下：
①电动机接线盒内有接地端子需要作接地连接。
②变压器接地线与接地干线连接部分应用螺栓连接。
③每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置

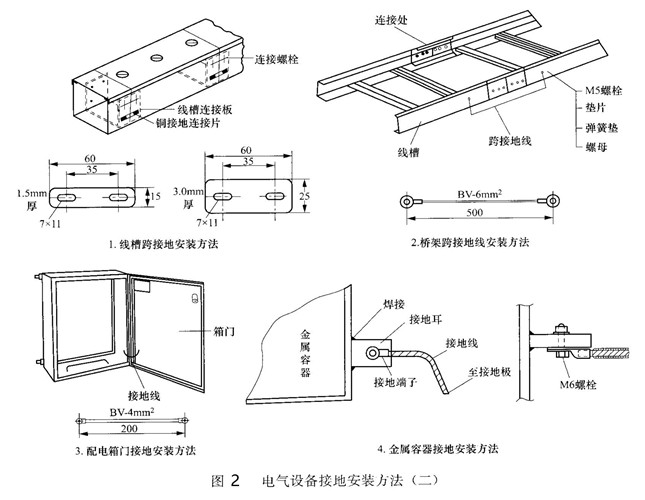

(2)看图2时注意事项如下：
①盘、柜、台、箱的接地应牢固良好。装有电器的可开启的门，应以裸铜软线与
接地的金属构架可靠连接。
②金属线槽不作设备的接地导体。当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接。
③非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松动螺母或防松动垫圈的连接固定螺栓。
