普通视频切换器分为无源和有源两大类，其中无源视频切换器属早期产品，很少应用。市 场上能够见到的绝大多数视频切换器都是采用通用多路模拟开关集成电路或专用视频切换集 成电路构成的有源视频切换器。

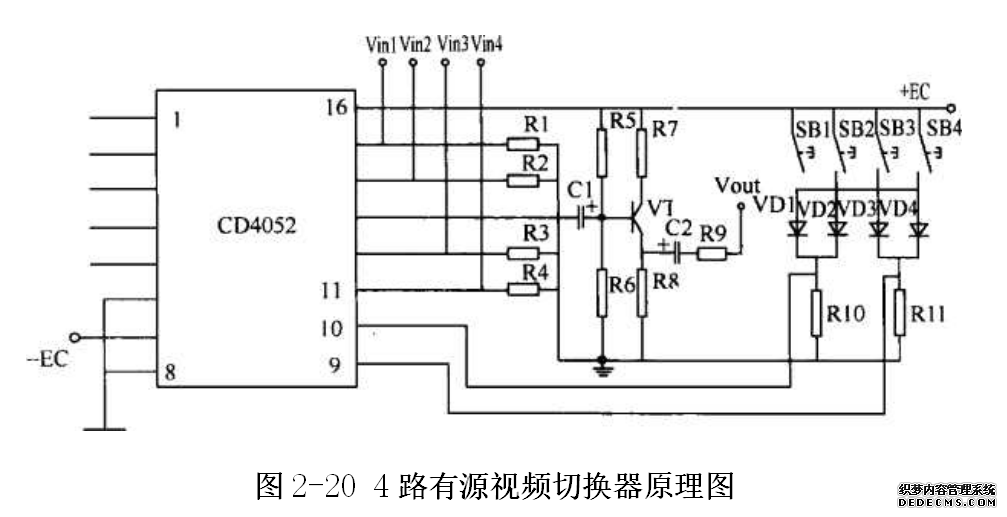

图2-20示出了由通用模拟开关集成电路CD4052构成的4路有源视频切换器原理图, 其中SB1 ~SB4为4位互锁开关，射极跟随器VT将CD4052的输出经缓冲后从Vout送岀。
