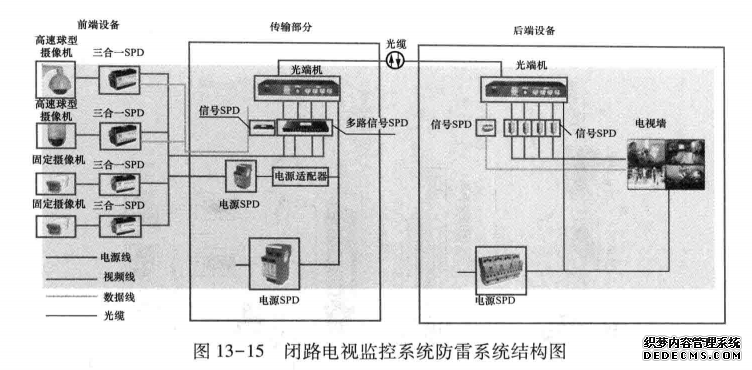

闭路电视监控系统几乎在每个安防系统、智能化系统和弱电系统中出现，而监控设备的前端也大多处于户外位置，是需要重点进行防雷保护的系统，也是主要的防雷应用之一。典型的闭路电视监控系统的防雷系统结构如图13-15所示。
在闭路电视监控系统中，有相当数量的摄像机安装在户外，而且多为相对空旷的区域，如周界、主要道路、草地、出人口、建筑物的外围；而对于特定行业特定应用的监控系统，则面临着更大的雷电威胁，如变电站、港口、机场、码头、边境等场所。
室外摄像机是需要重点保护的设备，通常是模拟摄像机。室外模拟摄像机主要有两类：固定摄像机和带云台摄像机（包含高速球型摄像机）。固定摄像机需要保护的是视频线和电源线，分别安装视频防雷器和电源防雷器（也可以安装二合一防雷器）；云台摄像机需要保护的是视频线、电源线和信号线，安装三合一防雷器（视频、信号和电源三合一，也可以单独安装）。如果是网络摄像机，仅需安装信号防雷器和电源防雷器。
标准的监控防雷需要在传输线缆的两端安装防雷设备，前端设备安装了防雷设备，后端设备对应的是视频防雷器、信号防雷器和电源防雷器。需要说明的是，在控制中心需要安装电源三级防雷设备。如果传输线路采用光缆进行传输，在光端机的两端也需要安装相应的防雷装置。
