如果别墅型对讲系统不联网，系统组成就如独立型对讲系统，本处所讲别墅对讲系统为联网型对讲系统。国内的别墅多为大型住宅小区所有，很少有独栋别墅的，与国外的情况不太一样。
联网型别墅型对讲系统由小门口机、电锁、电源、室内分机和联网设备组 成。通常别墅都是多层的，故室内分机的数量也不止一台。别墅对讲系统的联网有两种实现方式：
(1) 通过信号转换器串接在楼宇对讲系统中：这种方式是最常见也是应用最广的一种连接方式，系统组成如图一所示。

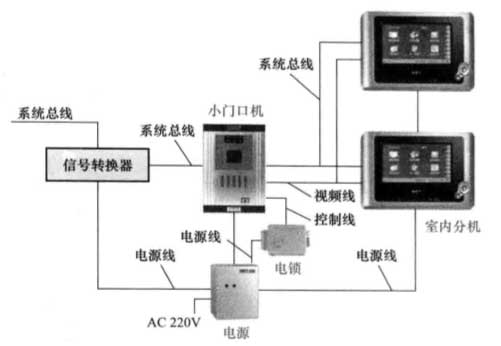

图一 通过信号转换器联网的别墅型对讲系统组成图
(2) 通过主机控制器串接在系统中：这种应用往往是多层、多户别墅使用，如联排别墅，这种应用架构也适用于大型联网对讲系统的小门口应用，即每户住宅的门口再增设一台小门口机，系统组成如图二所示。
图二所示是典型的别墅对讲系统联网图，别墅可配置2台以上室内分机，室内分机采用并接的连接方式。小门口机和室内分机的连线有2根：一根 是视频线，采用SYY 75-3同轴电缆；一根是信号总线，采用四芯RVV线缆 (分别是地线、数据线、声音线和+12V线）。小门口机和楼宇对讲系统相连采 用信号转换器。信号转换器和小门口机的连线同室内分机，信号转换器接入对 讲系统总线采用四芯RVV线缆（分别是地线、数据线、声音1和声音2)。所 有设备通过两芯RVV电源线缆供电。
图三 网络适配器
联网型别墅型对讲系统由小门口机、电锁、电源、室内分机和联网设备组 成。通常别墅都是多层的，故室内分机的数量也不止一台。别墅对讲系统的联网有两种实现方式：
(1) 通过信号转换器串接在楼宇对讲系统中：这种方式是最常见也是应用最广的一种连接方式，系统组成如图一所示。
图一 通过信号转换器联网的别墅型对讲系统组成图
图二所示是典型的别墅对讲系统联网图，别墅可配置2台以上室内分机，室内分机采用并接的连接方式。小门口机和室内分机的连线有2根：一根 是视频线，采用SYY 75-3同轴电缆；一根是信号总线，采用四芯RVV线缆 (分别是地线、数据线、声音线和+12V线）。小门口机和楼宇对讲系统相连采 用信号转换器。信号转换器和小门口机的连线同室内分机，信号转换器接入对 讲系统总线采用四芯RVV线缆（分别是地线、数据线、声音1和声音2)。所 有设备通过两芯RVV电源线缆供电。

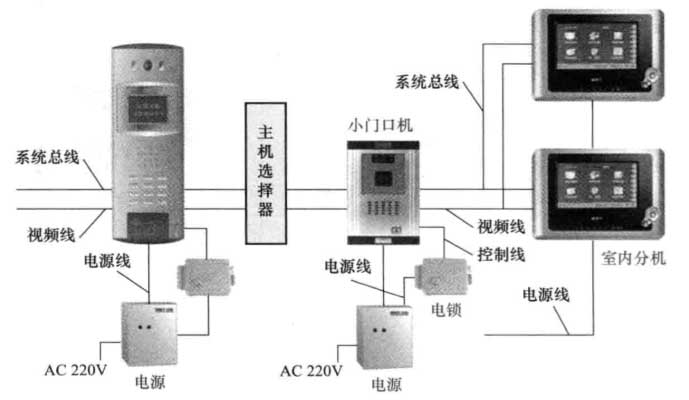

图二 通过主机选择器联网的别墅型对讲系统组成图
图二所示的别墅型对讲系统常用于大型小区每户单独配置小门口的系 统，适用于单栋别墅、可能有3户以上的联排别墅，既能够实现大门口机的对讲，又能够实现小门口机的对讲。这种方式和图三所示系统的区别在于主机 选择器和门口主机替代了信号转换器，门口主机和主机选择器、主机选择器和小 门口机的接线方式和所采用的线缆同信号转换器和室内分机连接方式。门口主机 接人总线采用两根线缆：一根是视频线，通常采用SYV 75-7同轴线缆；一根是 系统总线，采用四芯RW线缆（分别是地线、数据线、声音1和声音2)。
图三 网络适配器
